Кулькові упорні підшипники

Внутрішній діаметр, мм

Зовнішній діаметр, мм

Ширина/висота, мм

108710

Підшипник кульковий упорний

СПЗ-4

В наявності
108710

Підшипник кульковий упорний

В наявності

СПЗ-4

28TAG12

Підшипник кульковий упорний

KOYO

В наявності
28TAG12

Підшипник кульковий упорний

В наявності

KOYO

38217

Підшипник кульковий упорний

СПЗ-4

В наявності
38217

Підшипник кульковий упорний

В наявності

СПЗ-4

48324

Підшипник кульковий упорний

ГПЗ

В наявності
48324

Підшипник кульковий упорний

В наявності

ГПЗ

51100

Підшипник кульковий упорний

FBJ

В наявності
51100

Підшипник кульковий упорний

В наявності Аналоги

FBJ

51100

Підшипник кульковий упорний

NSK

В наявності
51100

Підшипник кульковий упорний

В наявності Аналоги

NSK

51101

Підшипник кульковий упорний

FBJ

В наявності
51101

Підшипник кульковий упорний

В наявності Аналоги

FBJ

51101

Підшипник кульковий упорний

FAG

В наявності
51101

Підшипник кульковий упорний

В наявності Аналоги

FAG

51102

Підшипник кульковий упорний

SKF

В наявності
51102

Підшипник кульковий упорний

В наявності Аналоги

SKF

51102

Підшипник кульковий упорний

FBJ

В наявності
51102

Підшипник кульковий упорний

В наявності Аналоги

FBJ

51102 G

Підшипник кульковий упорний

NACHI

В наявності
51102 G

Підшипник кульковий упорний

В наявності Аналоги

NACHI

51103

Підшипник кульковий упорний

NSK

В наявності
51103

Підшипник кульковий упорний

В наявності Аналоги

NSK

Кулькові упорні підшипники

Упорні шарикопідшипники складаються з тугих і вільних кілець, і сепараторів з кульками. Вони є розбірними, що дозволяє їм монтуватися окремо.

Туге кільце має шліфоване отвір, діаметр якого завжди менше діаметра вільного кільця. Вільне кільце встановлюється в корпус, а туге монтується на вал.

Упорні кулькові підшипники випускаються у виконанні для сприйняття навантаження в одному напрямку (одинарні) і у виконанні для сприйняття осьової сили в двох напрямках (подвійні).

Для компенсації початкового перекосу валу щодо корпусу виготовляються підшипники з самоустановлювальними вільними кільцями, які мають сферичну посадкову поверхню. Такі підшипники можуть використовуватися в комбінації з підкладним кільцями. Залежно від серії кільця вони мають базове позначення, наприклад: U 2, U 320.

Сепаратори для упорних шарикопідшипників бувають – штамповані сталеві, механічно оброблені латунні і сталеві. упорні шарикопідшипники зі сталевими штампованими сепараторами не мають додаткового позначення в найменуванні підшипника.

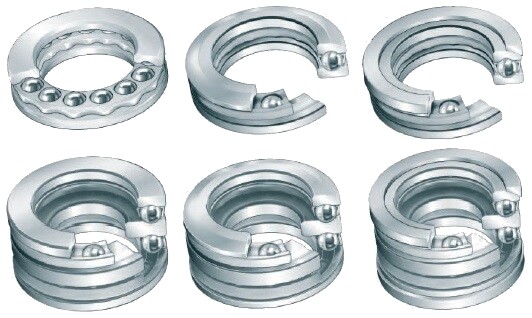

Види упорних шарикопідшипників

Одинарні:

- з плоским вільним кільцем;

- зі сферичним вільним кільцем;

- з підкладним кільцем або без.

Подвійні:

- з плоскими вільними кільцями;

- зі сферичними вільними кільцями;

- з підкладним кільцями або без.

Одинарний упорний шарикопідшипник призначений сприймати осьові навантаження, що діють тільки в одному напрямку. Такий підшипник складається з тугого кільця, вільного кільця і комплекту кульок з сепаратором.

Одинарні упорні шарикопідшипники серій 51100, 51200, 51300 і 51400 мають плоске вільне кільце. Для них неприпустимі неспіввісність валу та корпусу, а також кутові перекоси.

Одинарні упорні кулькові підшипники серій 53200 та 53300 мають самоустановлювальне вільне кільце. Застосування підшипників, виготовлених з підкладними кільцями, дають можливість змінювати кутове положення і компенсувати статичні перекоси.

Подвійні упорні шарикопідшипники складаються з одного тугого кільця, двох вільних кілець та двох комплектів кульок з сепараторами. Такі підшипники можуть сприймають осьові навантаження, що діють в обох напрямках.

Подвійні упорні шарикопідшипники серій 52200 та 52300 виготовляються з двома плоскими вільними кільцями. Підшипники цих серій не володіють здатністю до кутової самоустановки.

Подвійні упорні кулькові підшипники серій 54200 та 54300 мають самоустановлювальні вільні кільця. Конструктивні особливості цих підшипників дозволяють змінювати кутове положення і забезпечувати компенсацію початкових перекосів валу щодо корпусу.
