Радіально-упорні підшипники випускаються різних видів, серій і типорозмірів. Вони мають різну конструкцію зі своїми особливостями, але всі вони здатні сприймати як радіальне, так і осьове навантаження.

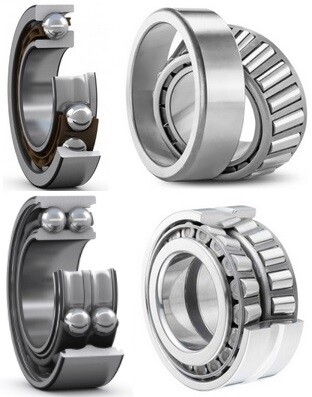

Основні види:

Кулькові радіально-упорні підшипники

Роликові радіально-упорні підшипники

Конструктивні відмінності і виконання радіально-упорних підшипників:

• тіла кочення:

кульки,

ролики конічної форми,

ролики бочкообразної форми.

• число рядів тіл кочення:

однорядні підшипники,

дворядні підшипники.

• парна (дуплексна) установка

O-образна схема,

X-образна схема,

схема тандем.

• з циліндричним або конічним отвором

• відкриті або ущільнені.

Таблиці підшипників з розмірами

Радіально-упорні шарикопідшипники мають доріжки кочення на внутрішньому і зовнішньому кільцях, які зміщені відносно один одного вздовж осі підшипника. Така конструкція дає можливість сприймати комбіновані навантаження для цих підшипників.

Одинарні радіально-упорні шарикопідшипники застосовують, тільки при дії осьового навантаження тільки в одному напрямку. Найчастіше ці підшипники встановлюють парно.

Однорядні шарикопідшипники з 4-х точковим контактом – є радіально-упорними, сконструйовані певним чином, що дозволяємо їм сприймати осьові навантаження в обох напрямках. Вони займають менше місця в осьовому напрямку, ніж дворядні шарикопідшипники.

Дворядні радіально-наполегливі шарикопідшипники – конструкція аналогічна двом однорядним радіально-наполегливі шарикопідшипники, встановлених по О-образної схемою.

Конічні роликопідшипники мають спеціальну конструкцію, яка дозволяє їм сприймати комбіновані навантаження (сили, одночасно діючі в радіальному і осьовому напрямках). Однорядні конічні підшипники мають розбірну конструкцію. Ці підшипники можуть встановлюватися парно, після чого радіальне навантаження рівномірно розподіляється між підшипниками.

Дворядні конічні підшипники мають різні виконання зі своїми конструктивними особливостями. Ці підшипники призначені для важких умов, де потрібен високий ступінь жорсткості і здатність витримувати радіальні навантаження, а також осьові навантаження в обох напрямках.

Радіально-наполегливі роликові підшипники з роликами бочкообразної форми є нероз'ємними самоустановлювальними підшипниками. Здатні працювати з великими радіальними і діючими в обох напрямках осьовими навантаженнями.
