Роликові сферичні підшипники

Внутрішній діаметр (мм)

Зовнішній діаметр (мм)

Ширина/висота, мм

21309 E

Підшипник роликовий сферичний радіальний

SKF

21309 E

Підшипник роликовий сферичний радіальний

SKF

22210 E

Підшипник роликовий сферичний радіальний

FAG

22210 E

Підшипник роликовий сферичний радіальний

FAG

22213 EK

Підшипник роликовий сферичний радіальний

SKF

22213 EK

Підшипник роликовий сферичний радіальний

SKF

22319 EK

Підшипник роликовий сферичний радіальний

SKF

22319 EK

Підшипник роликовий сферичний радіальний

SKF

23134 CCK/W33

Підшипник роликовий сферичний радіальний

SKF

23134 CCK/W33

Підшипник роликовий сферичний радіальний

SKF

23122 CC/W33

Підшипник роликовий сферичний радіальний

SKF

23122 CC/W33

Підшипник роликовий сферичний радіальний

SKF

22220 E

Підшипник роликовий сферичний радіальний

SKF

22220 E

Підшипник роликовий сферичний радіальний

SKF

22211 EK

Підшипник роликовий сферичний радіальний

SKF

22211 EK

Підшипник роликовий сферичний радіальний

SKF

22212 EK

Підшипник роликовий сферичний радіальний

SKF

22212 EK

Підшипник роликовий сферичний радіальний

SKF

21310 E

Підшипник роликовий сферичний радіальний

SKF

21310 E

Підшипник роликовий сферичний радіальний

SKF

22209 E

Підшипник роликовий сферичний радіальний

FAG

22209 E

Підшипник роликовий сферичний радіальний

FAG

23948 CC/W33

Підшипник роликовий сферичний радіальний

SKF

23948 CC/W33

Підшипник роликовий сферичний радіальний

SKF

22213 E

Підшипник роликовий сферичний радіальний

SKF

22213 E

Підшипник роликовий сферичний радіальний

SKF

22314 E

Підшипник роликовий сферичний радіальний

SKF

22314 E

Підшипник роликовий сферичний радіальний

SKF

22315 E

Підшипник роликовий сферичний радіальний

SKF

22315 E

Підшипник роликовий сферичний радіальний

SKF

23036 CC/W33

Підшипник роликовий сферичний радіальний

SKF

23036 CC/W33

Підшипник роликовий сферичний радіальний

SKF

22220 EK

Підшипник роликовий сферичний радіальний

SKF

22220 EK

Підшипник роликовий сферичний радіальний

SKF

22219 E

Підшипник роликовий сферичний радіальний

SKF

22219 E

Підшипник роликовий сферичний радіальний

SKF

22232 CC/W33

Підшипник роликовий сферичний радіальний

SKF

22232 CC/W33

Підшипник роликовий сферичний радіальний

SKF

22310 E

Підшипник роликовий сферичний радіальний

SKF

22310 E

Підшипник роликовий сферичний радіальний

SKF

22316 E

Підшипник роликовий сферичний радіальний

SKF

22316 E

Підшипник роликовий сферичний радіальний

SKF

22326 CC/W33

Підшипник роликовий сферичний радіальний

SKF

22326 CC/W33

Підшипник роликовий сферичний радіальний

SKF

22328 CC/W33

Підшипник роликовий сферичний радіальний

SKF

22328 CC/W33

Підшипник роликовий сферичний радіальний

SKF

22218 EK

Підшипник роликовий сферичний радіальний

SKF

22218 EK

Підшипник роликовий сферичний радіальний

SKF

22322 EK

Підшипник роликовий сферичний радіальний

SKF

22322 EK

Підшипник роликовий сферичний радіальний

SKF

22313 EK

Підшипник роликовий сферичний радіальний

SKF

22313 EK

Підшипник роликовий сферичний радіальний

SKF

22215 E

Підшипник роликовий сферичний радіальний

SKF

22215 E

Підшипник роликовий сферичний радіальний

SKF

22215 EK

Підшипник роликовий сферичний радіальний

SKF

22215 EK

Підшипник роликовий сферичний радіальний

SKF

22308 E

Підшипник роликовий сферичний радіальний

SKF

22308 E

Підшипник роликовий сферичний радіальний

SKF

29414 E

Підшипник роликовий сферичний упорно-радіальний

SKF

29414 E

Підшипник роликовий сферичний упорно-радіальний

SKF

Роликові сферичні підшипники

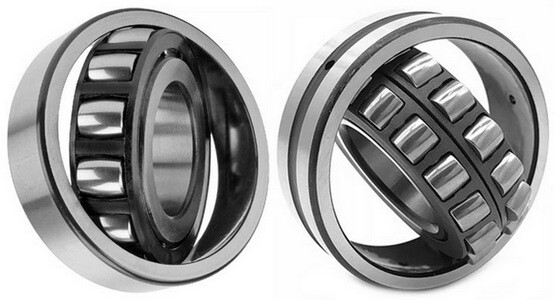

Роликовий сферичний підшипник – це нероз'ємна деталь, що складається з зовнішнього кільця зі сферичною внутрішньою поверхнею і внутрішнього кільця в зборі з двома або одним рядом бочкоподібних роликів, розділених сепаратором.

Випускатися як з циліндричним, так і з конічним отворами. Залежно від числа рядів роликів розрізняють однорядні і дворядні сферичні роликопідшипники.

Однорядний сферичний роликопідшипник має здатність самоустановлюється і компенсувати осьове зміщення.

Однорядні роликопідшипники складаються з масивного зовнішнього кільця з увігнутою сферичною доріжкою кочення, масивного внутрішнього кільця з двома бортами і сферичних роликів з сепаратором.

Для установки на вал ці підшипники поставляються з закріпною втулкою.

Однорядні сферичні роликопідшипники не мають ущільнень.

Ці підшипники змащуються з боку торцевих поверхонь маслом або консистентним мастилом.

При нормальних умовах експлуатації роликопідшипники з обертовим внутрішнім кільцем можуть працювати при відхиленнях до 4 градусів від середнього положення. Тому, підшипники допускають перекоси між зовнішнім і внутрішнім кільцями і компенсують прогини валів, несоосности і деформації корпусів.

Сепаратори для однорядних сферичних роликопідшипників виготовляють з поліаміду і латуні, які центруються по внутрішньому кільцю.

Дворядні сферичні роликопідшипники складаються з двох рядів роликів, загальною доріжкою кочення на зовнішньому кільці і дві доріжки кочення на внутрішньому кільці, які знаходяться під кутом до осі підшипника. Центр сферичної поверхні кочення в зовнішньому кільці збігається з віссю підшипника, що робить їх самоустановлювальними. Ці підшипники не чутливі до перекосів валу щодо корпусу і можуть працювати в умовах важких радіальних, а також осьових навантаженнях в обох напрямках.

Таблиці підшипників з розмірами

Залежно від серії і розміру підшипники можуть мати:

закріплювальну («K+H») або стяжну («K+AH») втулки;

• кільцеву канавку і три мастильні отвори в зовнішньому кільці (суфікс позначення «W33»);

• три мастильні отвору в зовнішньому кільці («W20»);

• ущільнення з однієї або обох сторін.

Ущільнені сферичні роликопідшипники оснащені одно- або двосторонніми контактними ущільненнями зі сталевими вставками. На великогабаритних серіях ущільнення фіксуються за допомогою стопорних кілець.

У найменуванні можуть зустрічатися додаткові позначення:

C3 – радіальний зазор більший за нормальний;

K – конічний отвір;

M – масивний латунний сепаратор з центруванням по роликам;

MA – масивний латунний сепаратор з центруванням по зовнішньому кільцю;

MB – масивний латунний сепаратор з центруванням по внутрішньому кільцю;

TVPB – масивний сепаратор з поліаміду. Центрування по внутрішньому кільцю;

C, CC – сталевий штампований сепаратор, внутрішнє кільце без бортів і направляюче кільце з центруванням по внутрішньому кільцю;

CA, ECA – механічно оброблений гребінчастий латунний сепаратор, внутрішнє кільце з утримуючими бортами по обидва боки і направляюче кільце з центруванням по внутрішньому кільцю;

E – сталевий штампований сепаратор, внутрішнє кільце без бортів і направляюче кільце з центруванням по внутрішньому кільцю або по сепаратору.
