Голчасті підшипники – це роликопідшипники з циліндричними роликами малого діаметру, які мають значну довжину по відношенні до їх діаметру. Складаються ці підшипники з зовнішнього і внутрішнього кілець і обточених роликів, які називаються голками. Конструкція підшипників може мати різні виконання. Наприклад, роликові підшипники голчасті без кілець складаються тільки з сепараторів і голчастих роликів.

Ці підшипники чутливі до перекосів голчастих деталей, що змушує використовувати їх тільки при малих обертах і навантаженнях.

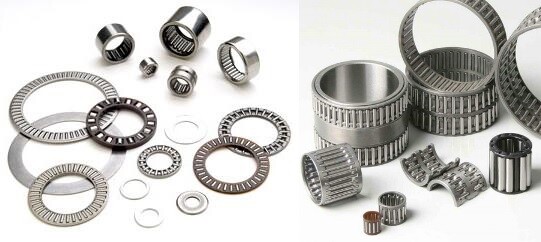

Види голчастих підшипників

1) за кількістю рядів голчастих роликів розрізняють:

Однорядні голчасті підшипники,

Дворядні роликопідшипники голчасті.

2) по сприйманню навантажень:

Упорні роликопідшипники голчасті – мають високий ступінь жорсткості при малому розмірі в осьовому напрямку і сприймають важкі осьові і ударні навантаження.

Радіальні роликопідшипники голчасті – мають високу поздовжню жорсткість, але сприймають виключно радіальний тип навантаження.

3) за наявністю кілець і бортів:

Голчасті роликові підшипники без кілець – дозволяють створювати опори з мінімальними радіальними розмірами.

Голчасті підшипники з одним зовнішнім штампованим кільцем – мають мінімальну радіальну висоту, дозволяють створювати компактні і зручні в монтажі підшипникові опори з високою радіальної вантажопідйомністю.

Голчасті роликопідшипники з бортами – нероз'ємний вузол, що складається з зовнішнього кільця, сепаратора і набору голчастих роликів.

Голчасті роликові підшипники без бортів – має роз'ємну конструкцію.

4) голчасті підшипники можуть бути:

з сепаратором;

без сепаратора;

5) за наявністю ущільнень:

без ущільнень;

контактне ущільнення з одного боку (RS);

контактні ущільнення з двох сторін (2RS).

6) Самоустановлювальні підшипники голчасті випускаються:

з внутрішнім кільцем;

без внутрішнього кільця.

7) Комбіновані підшипники голчасті роликопідшипники складаються з радіального голчастого підшипника і упорного підшипника кочення.

Виробниками одних з найбільш широко використовуваних типів – голчастих роликових підшипників, є компанії INA, SKF, KOYO, TIMKEN.
