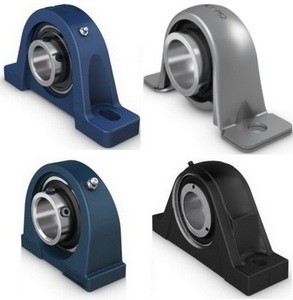

Підшипники в корпусі на лапах
Підшипники в корпусі на лапах
Стаціонарний підшипниковий вузол на лапах може комплектуватися з корпусу (з чавуну чи іншого матеріалу), самоустановлювального підшипника, закріплювальної втулки (для підшипників з конічним отвором), зовнішнього фіксуючого кільця, ущільнювальної системи, внутрішнього кільця для посадки на вал і інших додаткових елементів.
У маркуванні UCP та UCPA буква «P» означає корпус, «UC» вказує на наявність лап, а додаткова буква «A» на вузьку основу корпусу.
Підшипникові вузли на лапах UCP, SY, SYJ, RASE, SYNT… – з широкими корпусами.
Підшипникові вузли на лапах UCPA, SYF, SYFJ, PSHE, TSHE… – з вузькими корпусами.
Корпуси виготовляють роз'ємними і нероз'ємними. У роз'ємний корпус допускається установка підшипників кочення різних серій і ширини.
Широкі корпуси кріпляться до спряжуваної поверхні гвинтами через отвори в лапах, а вузькі корпуси з'єднуються за допомогою глухих різьбових отворів.
У стаціонарних підшипниках у корпусі застосовують самоустановлювальні шарикопідшипники і сферичні роликопідшипники з циліндричної посадкою або втулкою. Стаціонарні підшипникові вузли монтуються паралельно осі валу.
Залежно від умов роботи може застосовуватися:
• ущільнення з двома крайками,
• лабіринтове ущільнення,
• ущільнення з V-подібним кільцем,
• ущільнення з войлоку.
У стандартному виконанні ущільнення і кришки встановлюються в прямокутні кільцеві канавки з обох сторін корпусу. Призначені для змащування консистентним мастилом.
Стаціонарні вузли можуть бути використані для валів з діаметром від 12 до 140 мм.
Найбільш затребувані підшипники у корпусі:
В On-line каталозі представлен асортимент підшипникових вузлів на лапах таких виробників – SKF, FAG, NSK, INA, FBJ, KG, NTE та інші.
Компанія ТОВ «ТД ІРБИС» також поставляє:
Фланцеві підшипникові вузли
RCJ
FY;
FYTB та інші.
Натяжні підшипникові вузли
TU;
RTUE;
PHE та інші.
Самоустановлювальні підшипникові вузли
UCF;
RASE;
SY;
TU та інші.
Ступічні підшипникові вузли
BA;
BAA;
AGHU.
