Рейкові напрямні

Name: Рейкові напрямні
Brand: Рейкові напрямні

Підшипники лінійного переміщення Лінійні підшипники в корпусі Лінійні направляючі вали Каретки лінійного переміщення

TKSD20-G1

Рейкова напрямна

Бренд:

INA

TKSD20-G1

Рейкова напрямна

Бренд:

INA

TKSD20-G2

Рейкова напрямна

Бренд:

INA

TKSD20-G2

Рейкова напрямна

Бренд:

INA

TKSD20-G3

Рейкова напрямна

Бренд:

INA

TKSD20-G3

Рейкова напрямна

Бренд:

INA

TKSD20-U-G1

Рейкова напрямна

Бренд:

INA

TKSD20-U-G1

Рейкова напрямна

Бренд:

INA

TKSD20-U-G2

Рейкова напрямна

Бренд:

INA

TKSD20-U-G2

Рейкова напрямна

Бренд:

INA

TKSD20-U-G3

Рейкова напрямна

Бренд:

INA

TKSD20-U-G3

Рейкова напрямна

Бренд:

INA

TKSD25-G1

Рейкова напрямна

Бренд:

INA

TKSD25-G1

Рейкова напрямна

Бренд:

INA

TKSD25-G2

Рейкова напрямна

Бренд:

INA

TKSD25-G2

Рейкова напрямна

Бренд:

INA

TKSD25-G3

Рейкова напрямна

Бренд:

INA

TKSD25-G3

Рейкова напрямна

Бренд:

INA

TKSD25-U-G1

Рейкова напрямна

Бренд:

INA

TKSD25-U-G1

Рейкова напрямна

Бренд:

INA

TKSD25-U-G2

Рейкова напрямна

Бренд:

INA

TKSD25-U-G2

Рейкова напрямна

Бренд:

INA

TKSD25-U-G3

Рейкова напрямна

Бренд:

INA

TKSD25-U-G3

Рейкова напрямна

Бренд:

INA

TKSD30-G1

Рейкова напрямна

Бренд:

INA

TKSD30-G1

Рейкова напрямна

Бренд:

INA

TKSD30-G2

Рейкова напрямна

Бренд:

INA

TKSD30-G2

Рейкова напрямна

Бренд:

INA

TKSD30-G3

Рейкова напрямна

Бренд:

INA

TKSD30-G3

Рейкова напрямна

Бренд:

INA

TKSD35-G1

Рейкова напрямна

Бренд:

INA

TKSD35-G1

Рейкова напрямна

Бренд:

INA

TKSD35-G2

Рейкова напрямна

Бренд:

INA

TKSD35-G2

Рейкова напрямна

Бренд:

INA

TKSD35-G3

Рейкова напрямна

Бренд:

INA

TKSD35-G3

Рейкова напрямна

Бренд:

INA

TKSD45-G1

Рейкова напрямна

Бренд:

INA

TKSD45-G1

Рейкова напрямна

Бренд:

INA

TKSD45-G2

Рейкова напрямна

Бренд:

INA

TKSD45-G2

Рейкова напрямна

Бренд:

INA

TKSD45-G3

Рейкова напрямна

Бренд:

INA

TKSD45-G3

Рейкова напрямна

Бренд:

INA

TKVD14-G3

Рейкова напрямна

Бренд:

INA

TKVD14-G3

Рейкова напрямна

Бренд:

INA

TKVD15-B-G1

Рейкова напрямна

Бренд:

INA

TKVD15-B-G1

Рейкова напрямна

Бренд:

INA

TKVD15-B-G2

Рейкова напрямна

Бренд:

INA

TKVD15-B-G2

Рейкова напрямна

Бренд:

INA

TKVD15-B-G3

Рейкова напрямна

Бренд:

INA

TKVD15-B-G3

Рейкова напрямна

Бренд:

INA

TKVD15-B-G4

Рейкова напрямна

Бренд:

INA

TKVD15-B-G4

Рейкова напрямна

Бренд:

INA

TKVD15-B-U-G1

Рейкова напрямна

Бренд:

INA

TKVD15-B-U-G1

Рейкова напрямна

Бренд:

INA

TKVD15-B-U-G2

Рейкова напрямна

Бренд:

INA

TKVD15-B-U-G2

Рейкова напрямна

Бренд:

INA

TKVD15-B-U-G3

Рейкова напрямна

Бренд:

INA

TKVD15-B-U-G3

Рейкова напрямна

Бренд:

INA

TKVD15-B-U-G4

Рейкова напрямна

Бренд:

INA

TKVD15-B-U-G4

Рейкова напрямна

Бренд:

INA

Рейкові напрямні

Рейкова напрямна – це сталева рейка зі складним профілем, з обох сторін оснащений поздовжніми паралельними опорними доріжками для тіл кочення. Рейка має опорні поверхні для установки на рухливі/нерухомі вузли верстата і монтажні отвори для їх закріплення. Виготовляються з двома, чотирма та шістьма доріжками.

Рейкові напрямні здійснюють точне переміщення заготовок або інструментів по необхідної заданої траєкторії. Рейкові лінійні напрямні мають ряд якостей, таких як надійність, точність, плавність роботи, довговічність та простота установки, що дозволяє застосовувати їх в різних загальнопромислових конструкціях, а також прецизійнім обладнанні.

Рейкова напрямна - це частина системи, яка може складатися з однієї рейкової направляючої, однією або більше кареток і додаткового обладнання.

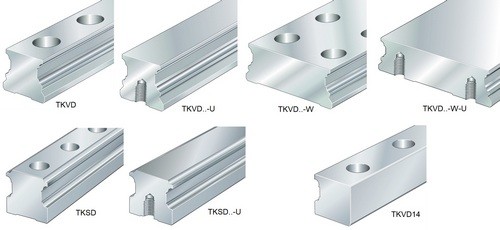

Різновиди профілів

TKVD, TKVD ..- B – стандартні рейкові лінійні направляючі з одним рядом наскрізних отворів із зенківкою, призначені для кріплення гвинтів зверху. Виготовляються із загартованої сталі та відшліфовуються.

TKVD ..- W – широкі рейкові напрямні, які мають два ряди наскрізних отворів із зенківкою для кріпильних гвинтів.

TKVD ..- U, TKVD ..- B-U – рейкові лінійні направляючі з глухими різьбовими отворами, які призначені для гвинтового кріплення знизу.

TKVD ..- W-U – широкі рейкові направляючі з двома рядами глухих різьбових отворів для гвинтового кріплення знизу.

TKVD14 – половина направляючої рейки. Профіль має доріжки кочення з одного боку і один ряд наскрізних отворів із зенківкою. TKVD14 застосовується для кульковою лінійної опори кочення. Має підвищену гнучкість конструкції.
