Лінійні направляючі вали

Лінійний направляючий вал – це прецизійний вал циліндричної форми з обробкою кінців під місця установки. Застосовуються для верстатів з ЧПУ і лінійних систем переміщення, забезпечуючи прямолінійність переміщення обладнання або його окремої частини з високою точністю.

Циліндричні лінійні напрямні застосовують з підшипниками лінійного переміщення або з підшипниками ковзання.

Види прецизійних валів

Суцільні вали – серії W, LJM, LJMR, LJMS, LJMH;

Порожні вали – серії WH і LJT.

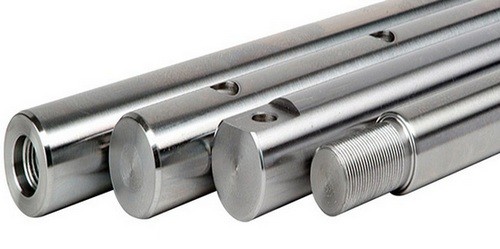

Вали доступні в різних типорозмірах, серіях і виконаннях:

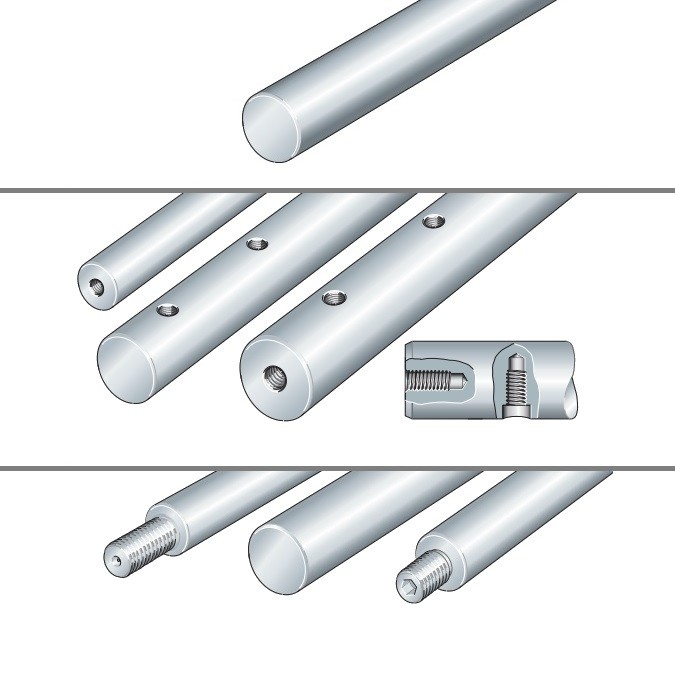

W – серія суцільних валів з нормальним допуском h6. Випускаються з розмірами діаметрів 4-80 мм. Доступні хромовані вали з допуском h7, антикорозійні вали зі спеціальним покриттям. Варіанти виконання напрямних валів W:

B01 – з осьовою різьбою на одному боці;

B02 – з осьовими різьбовими отворами з двох сторін;

B03 – виготовлення з радіальними різьбовими отворами;

B04 – з радіальними різьбовими отворами і осьовою різьбою на одному боці;

B05 – з радіальними різьбовими отворами і осьовими різьбовими отворами з обох сторін.

WH – серія порожніх валів з допуском h7, яка особливо підходить для конструкцій зі зменшеною масою. Доступні в діапазоні розмірів діаметрів 12-80 мм.

LJM – серія напрямних циліндричних валів з розмірами діаметрів 5-80 мм.

LJMR – лінійні направляючі вали, які виготовляються з нержавіючої сталі X90CrMoV23 з розмірами діаметрів 3-60 мм.

LJMS – прецизійні циліндричні вали з нержавіючої сталі X46Cr21 в діапазоні розмірів діаметрів 5-60 мм.

LJMH – серія прецизійних напрямних валів, виготовлених з високоякісної сталі з твердим хромуванням. Випускаються з розмірами діаметрів 5-80 мм.

LJT – порожнисті напрямні циліндричні вали з високоякісної сталі з розмірами діаметрів 12-80 мм. Доступні в виконаннях з/без фаски.

Серії LJM, LJMR, LJMS та LJMH доступні у всіх виконаннях ESSC 1 – 10:

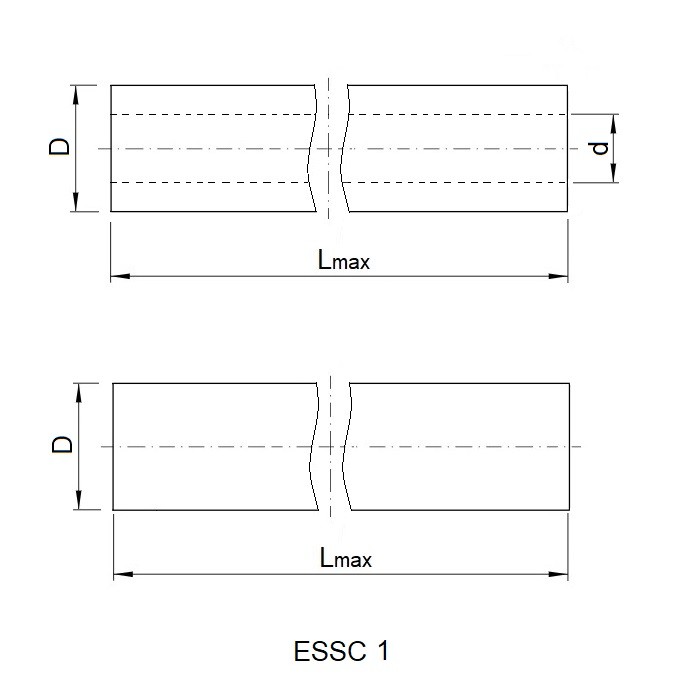

ESSC 1 – виготовлення без фаски тільки зняття задирок. Допуск по довжині відповідно до ISO 2768 середній клас.

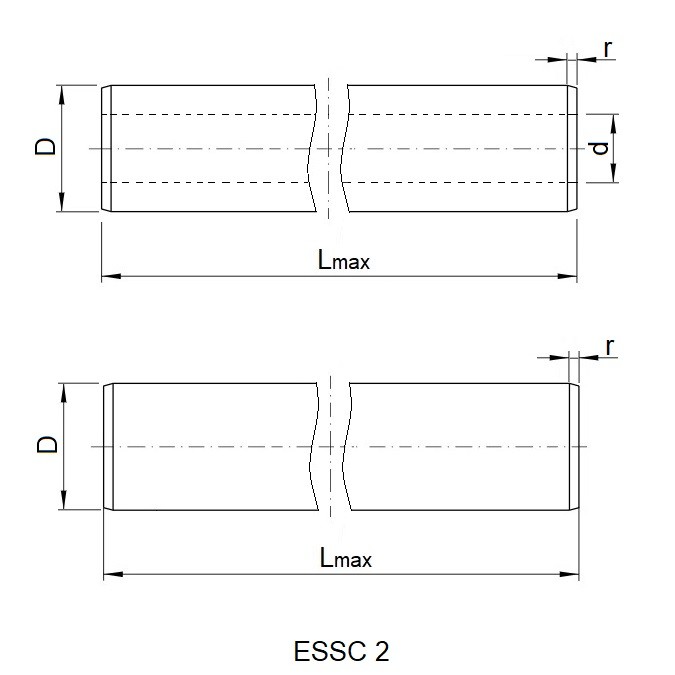

ESSC 2 – з фаскою. Допуск по довжині відповідно до ISO 2768 середній клас.

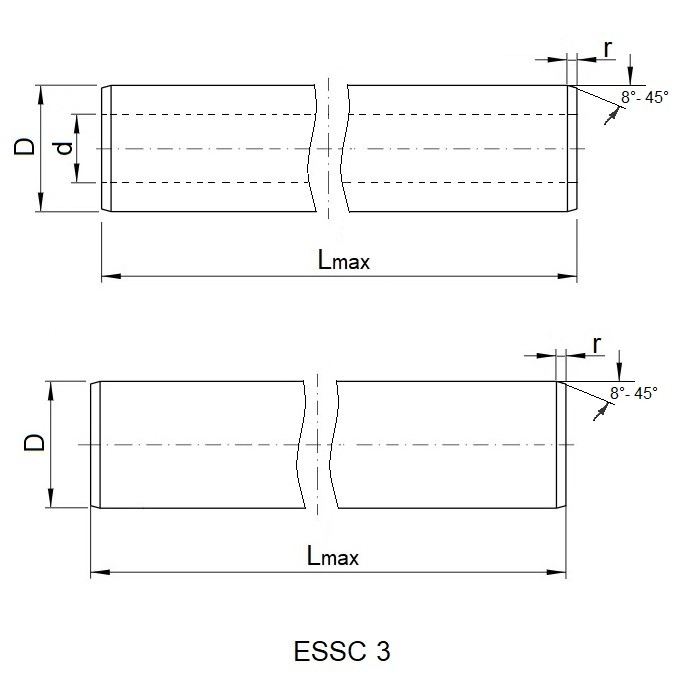

ESSC 3 – з механічною фаскою 25° і передні поверхні 90° для обмеженої довжини допуск або фаска в залежності від специфікації замовника. Допуск по довжині +/- 0,1 мм до 3000 мм.

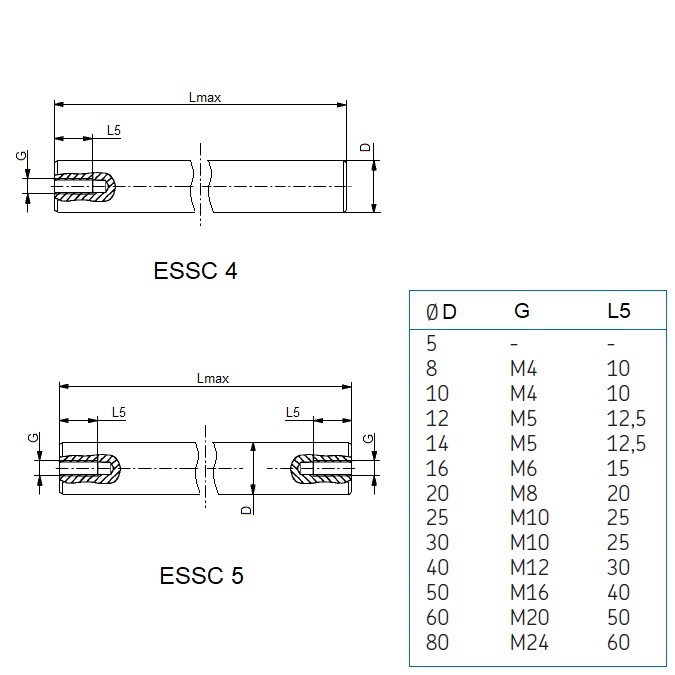

ESSC 4 – з механічною фаскою 25°, передні поверхні 90° та один осьовий отвір. Допуск по довжині як виконання ESSC 3.

ESSC 5 – з механічною фаскою 25°, передні поверхні 90° та два осьових отвори. Допуск по довжині як виконання ESSC 3.

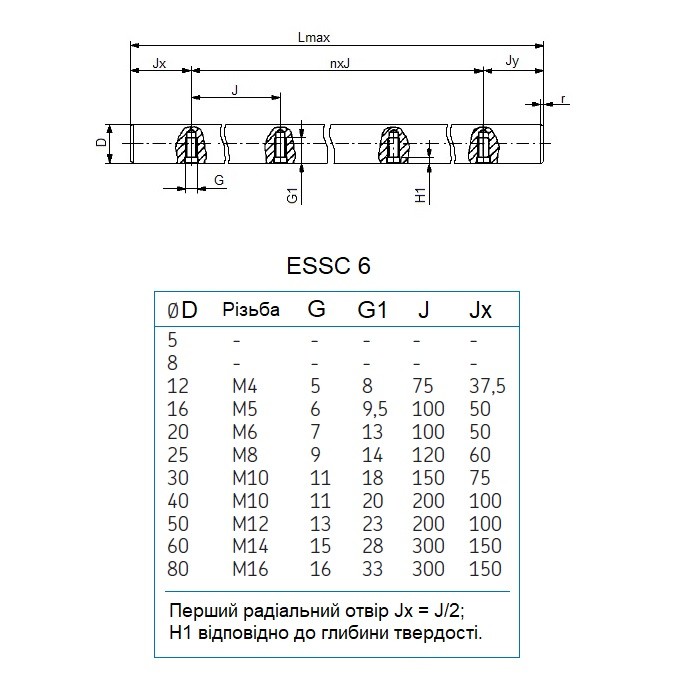

ESSC 6 – з фаскою. Виготовлення з радіальними отворами для опори валу LRCB. Для першого радіального отвору розмір Jx = J/2. Розмір H1 по глибині твердості.

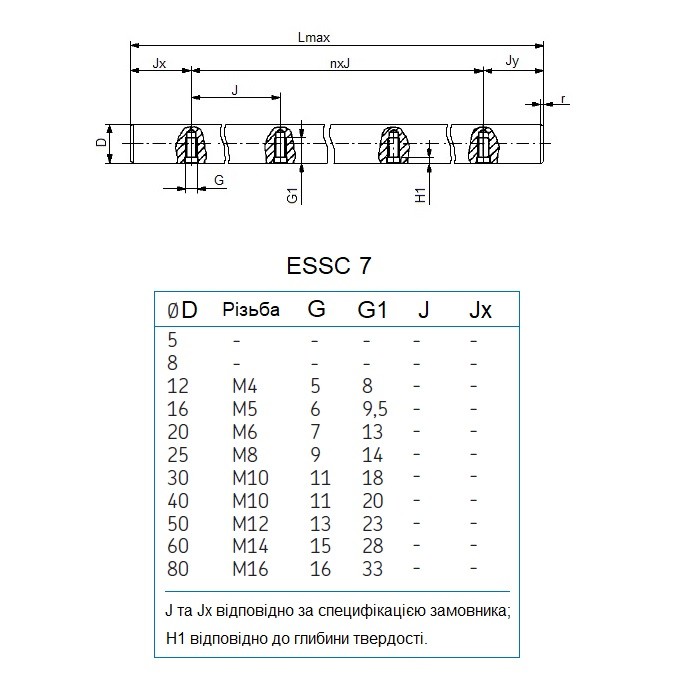

ESSC 7 – з фаскою. Виготовлення з радіальними отворами для опори валу LRCB. Для радіальних отворів розміри J та Jx виконуються за специфікацією замовника.

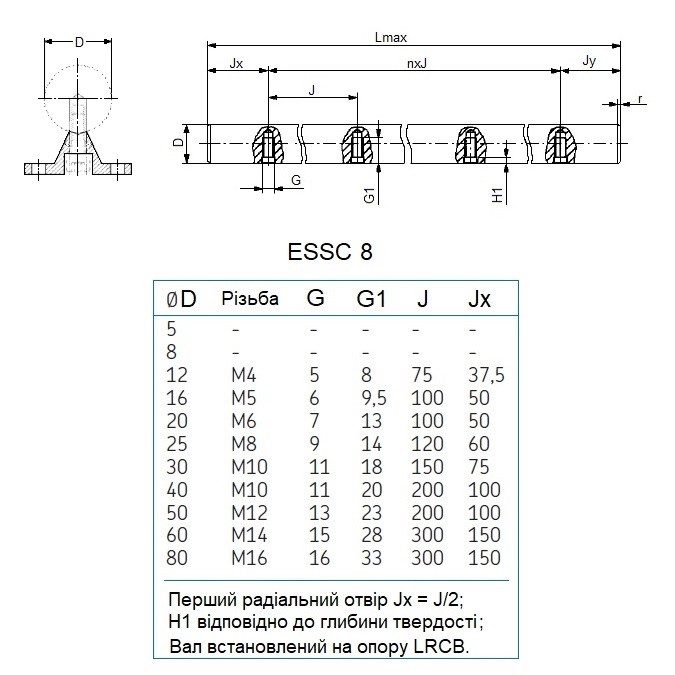

ESSC 8 – з фаскою. Вал встановлений на опору LRCB з монтажними отворами. Для першого радіального отвору розмір Jx = J/2. Розмір H1 по глибині твердості.

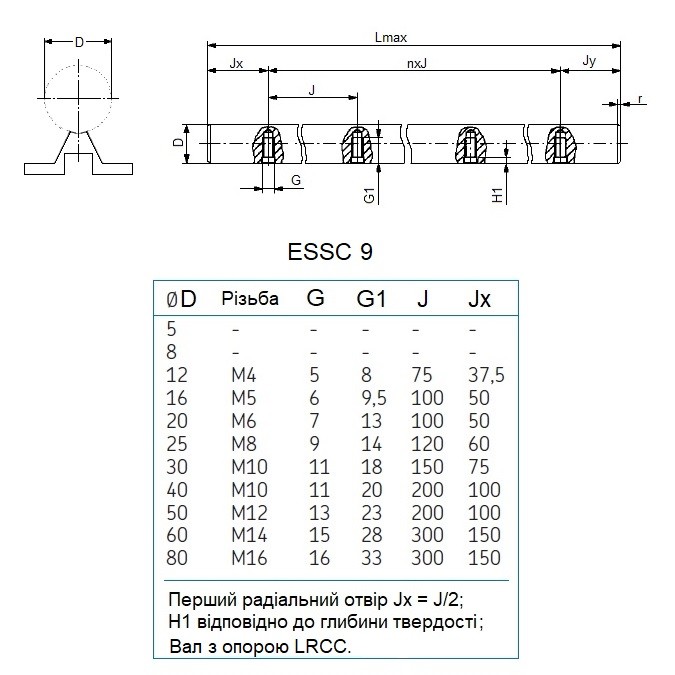

ESSC 9 – з фаскою. Вал встановлений на опору LRCC без монтажних отворів. Для радіальних отворів розміри J та Jx виконуються за специфікацією замовника.

ESSC 10 – виготовлення валу за специфікацією/кресленнями замовника.
