Каретки лінійного переміщення

Каретка – це деталь профільної лінійної направляючої з циркуляцією кульок або роликів.

Каретка лінійного переміщення містить кілька частин. У ній є один або кілька контурів циркуляції елементів кочення, що складаються із зони навантаження і зони повернення. У зоні навантаження елементи кочення передають навантаження з каретки на рейку і навпаки. У зоні повернення елементи кочення не піддаються навантаженню, а направляються уздовж по контуру з подальшим поверненням в зону навантаження. Завдяки такій рециркуляції кульок можливе нескінченне лінійне переміщення.

Основною комплектацією каретки є корпус з загартованими доріжками кочення. Елементи кочення (кульки або ролики) мають контакт кочення з кареткою і рейкою. Кульки та ролики, як правило, виготовляють з антифрикційної підшипникової сталі.

У торцевих кришках є рециркуляційні елементи, які направляють кульки або ролики із зони навантаження в зону повернення і навпаки.

Передні, бічні і внутрішні ущільнення каретки забезпечують всебічний захист від попадання бруду, дрібної металевої стружки і рідин.

Щоб забезпечити повну функціональність направляючої, каретки змащуються через мастильні отвори в торцевих кришках.

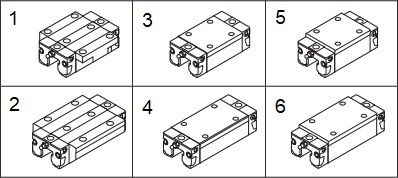

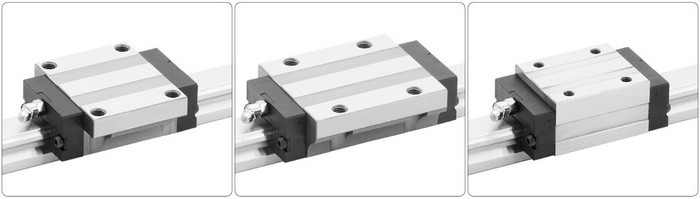

Основні конструктивні типи кареток

1- Стандартна

2- Подовжена

3- Вузька

4- Вузька довга

5- Вузька висока

6- Вузька висока довга

Серії кареток лінійного переміщення

KUVS – лінійні кулькові опори кочення для направляючої рейки з одно- і двосторонніми доріжками кочення.

KWEM – стандартна 2-х рядна каретка для мініатюрної кульковою лінійної направляючої, корозійностійка.

KWEM ... W – широка 2-х рядна каретка для мініатюрної кульковою лінійної направляючої, корозійностійка.

KWEM ... L – подовжена 2-х рядна каретка для мініатюрної кульковою лінійної направляючої, корозійностійка.

KWSE – стандартна 6-ти рядна напрямна кочення з циркуляцією кульок.

KWSE ... H – вузька висока 6-ти рядна напрямна кочення з циркуляцією кульок.

KWSE ... HL – вузька висока довга 6-ти рядна напрямна кочення з циркуляцією кульок.

KWSE ... L – подовжена 6-ти рядна напрямна кочення з циркуляцією кульок.

KWVE ... B – стандартна 4-х рядна напрямна кочення з циркуляцією кульок.

KWVE ... B-H – вузька висока 4-х рядна напрямна кочення з циркуляцією кульок.

KWVE ... B-L – подовжена 4-х рядна напрямна кочення з циркуляцією кульок.

KWVE ... B-S – вузька 4-х рядна напрямна кочення з циркуляцією кульок.

KWVE ... B-SL – вузька довга 4-х рядна напрямна кочення з циркуляцією кульок.

KWVE ... B-SN – вузька низька 4-х рядна напрямна кочення з циркуляцією кульок.

KWVE ... B-E – широка 4-х рядна напрямна кочення з циркуляцією кульок.

KWVE ... B-ES – вузька 4-х рядна напрямна кочення з циркуляцією кульок.

KWVE ... B-EC – коротка 4-х рядна напрямна кочення з циркуляцією кульок, розширена взаємозамінність.

KWVE ... B-ESC – вузька коротка 4-х рядна напрямна кочення з циркуляцією кульок.

KWVE ... W – широка 4-х рядна напрямна кочення з циркуляцією кульок.

KWVE ... WL – широка довга 4-х рядна напрямна кочення з циркуляцією кульок.

RWU ... E – стандартна напрямна кочення з циркуляцією роликів.

RWU ... E-L – подовжена напрямна кочення з циркуляцією роликів.

RWU ... E-H – вузька висока спрямовуюча кочення з циркуляцією роликів.

RWU ... E-HL – вузька висока довга напрямна кочення з циркуляцією роликів.

LFL – відкрита каретка, стандартне виконання, беззазорна.

LLTHC ... U – малогабаритна 4-х рядна каретка, стандартна довжина і висота.

LLTHC ... A – каретка 4-х рядна з фланцями, стандартна довжина і висота.

LLTHC ... LA – каретка 4-х рядна з фланцями, збільшена довжина, стандартна висота.

LLTHC ... R – малогабаритна 4-х рядна каретка, стандартна довжина, збільшена висота.
