TKVD14-G3 Рейкова напрямна INA
Код товару: Виробник:
Ш00104910 INA
Уточніть ціну і наявність у менеджера

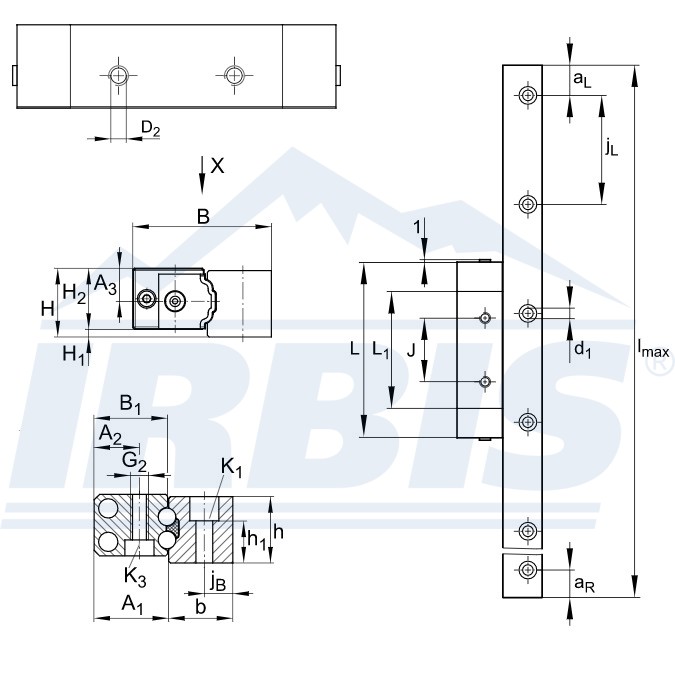

| Найменування | TKVD14-G3 |
| Діаметр кріпильного отвору (мм) D2 | 3,3 |
| Розмір (мм) H | 15 |
| Розмір (мм) H1 | 1,5 |
| Розмір (мм) L | 71 |
| Розмір (мм) L1 | 48,5 |
| Розмір (мм) B | 30 |
| Клас точності | G3 |
| Розмір (мм) B1 | 16,2 |
| Виробник | INA |
| Тип товару | Рейкова напрямна |
| Розмір (мм) J | 20 |
| Максимальна довжина цільної рейки (мм) lmax | 1940 |
| Висота (мм) h | 14 |
| Ширина (мм) b | 13,5 |
| Розмір (мм) aL min | 20 |
| Розмір (мм) aL max | 53 |
| Розмір (мм) aR min | 20 |
| Розмір (мм) aR max | 53 |
| Розмір (мм) jL | 60 |
| Розмір (мм) A1 | 16,5 |
| Розмір (мм) A2 | 10 |
| Розмір (мм) H2 | 13,5 |
| Розмір (мм) A3 | 7,3 |
| Довжина (мм) h1 | 7,4 |
| Момент затяжки (Нм) | 2,5 |
| Розмір кріпильного отвору K1 | M3 |
| Діаметр кріпильного отвору (мм) d1 | 3,8 |
| Вага за 1 метр (кг) | 1,31 |
| Розмір (мм) a5 | 6 |
| Різьблення G2 | M4 |
| Розмір кріпильного отвору K3 | M3 |
| Базова динамічна вантажопідйомність (кН) | 6,75 |
| Базова статична вантажопідйомність (кН) | 13 |
* - Технічні характеристики і інша інформація надаються виключно для довідки. Ми надаємо ці дані і вважаємо, що наведені відомості є достовірними, однак гарантії точності або повноти подібної інформації надані бути не можуть
- Креслення і зображення можуть не нести всі конструктивні особливості виробу.
