40-3628 Н (22328 MAW33C4) VB - NTE - Підшипник роликовий сферичний радіальний

40-3628 Н (22328 MAW33C4) VB

Що означає позначення

За ISO: 22328 MAW33C4

  • 2сферичний роликовий (радіальний або упорний)
  • 2серія ширин
  • 3середня серія діаметрів
  • 28код отвору, 28 × 5 = 140 мм
  • MAмасивний латунний сепаратор, центрований по зовнішньому кільцю
  • W33канавка і отвір для змащення на зовнішній обоймі
  • C4радіальний зазор в підшипнику більше ніж С3

За ГОСТ: 40-3628 Н

  • 0клас точності 0 (нормальний)
  • 4група радіального зазору 4
  • 3роликовий сферичний / дворядний
  • 6середня широка серія діаметрів
  • 28код отвору, 28 × 5 = 140 мм
  • Нконструктивне виконання Н (проточка й отвори для змащення у сферичних, короткі циліндричні ролики, розмір вільного кільця в упорних)

Характеристики

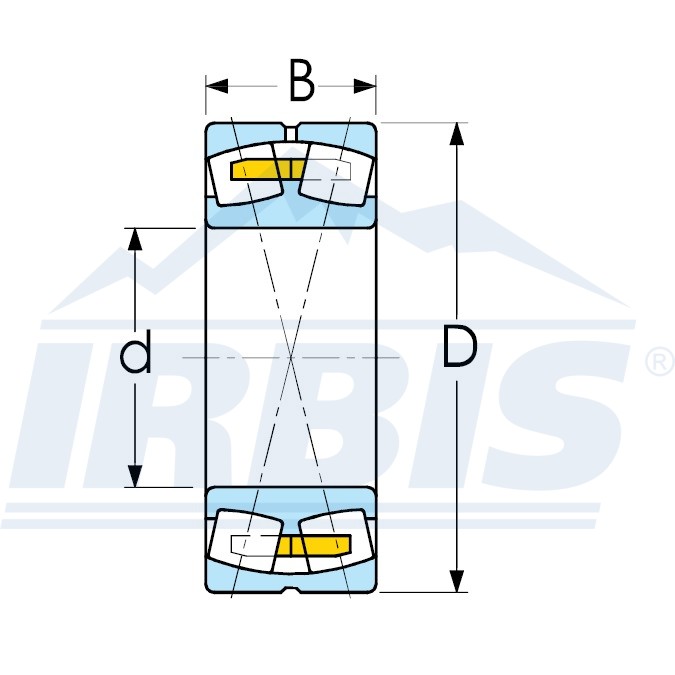

Внутрішній діаметр (мм) d 140
Зовнішній діаметр (мм) D 300
Ширина (мм) B 102
Динамічна вантажопідйомність (кН) C 1290
Статична вантажопідйомність (кН) Co 1560
Номінальна частота обертання (об/мін) 1700
Гранична частота обертання (об/хв) 2200
Вага (кг) 36
Радіальний зазор C4
Тіла кочення Роликові сферичні
Тип сприйняття навантаження Радіальне
Рядність Дворядний
Позначення ГОСТ 40-3628 Н
Позначення ISO 22328 MAW33C4 VB
Посадковий отвір Циліндричний
Про дані характеристик

* - Технічні характеристики і інша інформація надаються виключно для довідки. Ми надаємо ці дані і вважаємо, що наведені відомості є достовірними, однак гарантії точності або повноти подібної інформації надані бути не можуть

- Креслення і зображення можуть не нести всі конструктивні особливості виробу.

Сертифікат дистрибʼютора NTE

Офіційний дистрибʼютор NTE

Ірбіс — авторизований партнер NTE. Постачаємо оригінальну продукцію з документами виробника; скан чинного сертифіката — ліворуч.

Країна бренду: Польща

Усі сертифікати →

Аналоги 2

Де застосовують

Вібраційні грохоти й сита, барабани стрічкових конвеєрів, дробарки, млини, потужні вентилятори, довгі трансмісійні вали з прогином. Сферична зовнішня доріжка компенсує неспіввісність опор у зварній рамі, яку не виправити механічною обробкою.

Чим не замінювати. Не ставити замість кулькового радіального у швидкохідному вузлі: у типорозмірі 60×130×46 каталог дає розкид граничної частоти 2 600…7 000 об/хв, і нижній край — саме за важкими роликовими виконаннями; вузол перегріється й вижене мастило з ущільнень. Зворотна заміна ще дорожча: якщо опори дають перекіс, будь-який жорсткий тип працюватиме кромкою ролика й почне викришуватись за сотні годин.

Той самий тип і розмір 140 × 300 × 102

Також у розділах: Роликові підшипники·Дворядні підшипники·Радіальні підшипники·Роликові радіальні підшипники·Роликові дворядні підшипники·3628 (22328)

Підшипники того самого типу й конструкції з такими самими посадковими розмірами d × D × B. Відрізняються маркою й виконанням: ущільненням чи зазором.

Це не підтверджені аналоги: виконання може відрізнятися. Заміну погоджуйте з інженером Ірбіс, без погодження вона під відповідальність покупця.

Роликові сферичні підшипники

позицій у каталозі: 30 тип цього товару

Два ряди бочкоподібних роликів по сферичній доріжці зовнішнього кільця: висока вантажопідйомність разом зі здатністю компенсувати перекіс. Для великих і ударних навантажень на низьких і середніх частотах обертання.

Інші типи підшипників 140 × 300 × 102 мм — у таблиці розмірів →
