Уплотнения теплообменников

Компания ООО «ТД ИРБИС» представляет своим клиентам широкий ассортимент уплотнений для пластинчатых теплообменников таких производителей:

LAYGO

LAYGO GASKETS S.L. (Испания) – официальный дилер

MCD

MCD SAS (Франция) – официальный дилер

Прямые контракты с заводами-производителями и объемы реализуемого товара дают возможность нам работать с минимальной торговой наценкой, тем самым поддерживать наиболее конкурентную цену.

Приобретая уплотнения теплообменников у нас, Вы получаете

Только качественные уплотнения теплообменников

Только качественные уплотнения теплообменников

Оперативную доставку

Оперативную доставку

Максимальное наличие на складах

Максимальное наличие на складах

Инжиниринговую поддержку

Инжиниринговую поддержку

Работая с нами, Вы гарантированно получаете сертифицированный оригинальный товар, за качество которого мы несем полную ответственность.

Готовы рассмотреть возможность создания складского запаса для минимизации сроков поставки, при условии предоставления в наш адрес планируемых объемов закупок (ежемесячно, квартально).

Широкая филиальная сеть, наличие собственного автомобильного парка, а также контракты с компаниями-перевозчиками дают возможность обеспечить доставку товара в любую точку Украины в кратчайшие сроки.

Высокий уровень технического консультирования по вопросам подбора и применения любой реализуемой нами продукции.

Станьте нашим партнером и получайте комплексные решения!

Классическая конструкция пластинчатого теплообменника

Пластинчатые теплообменники состоят из набора гофрированных пластин зажатых между двумя стальными передней и задней стяжными плитами. При помощи двух направляющих пакет пластин устанавливается в правильное положение и стягивается стяжными болтами до необходимого размера, величина которого зависит от количества пластин в пакете. Уплотнение пластин между собой осуществляется по уплотнительному пазу прокладкой из термостойкой резины.

Уплотнительное соединение имеет такую форму, которая направляет различные потоки жидкостей в соответствующие каналы и препятствует смешению различных сред.  Пластины, которые составляют основу теплообменника, изготавливают из нержавеющей стали холодной штамповкой. Обычно толщина пластин составляет 0,5 – 0,7 мм. Резиновые уплотнения между пластинами производят из пищевой резиновой смеси EPDM, NBR, FPM.

Для заказа резиновых уплотнений теплообменников необходимо указать следующие данные:

  • изготовитель пластинчатого теплообменника;
  • типоразмер пластины (марка или модель теплообменника);
  • материал уплотнения (NBR, EPDM, VITON и др.);
  • количество и назначение уплотнений:
  • рабочие (flow/field gasket);
  • концевые (end gasket);
  • кольцевые уплотнения (port/ring gasket).
  • способ крепления:
  • безклеевой (Clip-on);
  • клеевой (Glued).

В случае интереса к продукции Уплотнения пластинчатых теплообменников и для получения более подробной информации просим заполнить опросный лист и обратиться за консультациями к нашим специалистам.

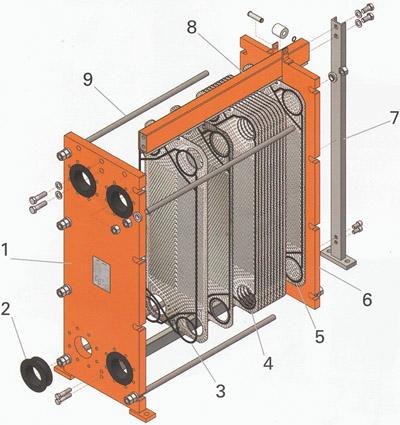

Схема пластинчатого теплообменника

Принципиальная схема пластинчатого теплообменника

1. Передняя пластина; 2. Уплотнение присоединительного фланца; 3. Уплотнение; 4. Пакет пластин; 5. Конечная пластина; 6. Прижимная плита; 7. Опорная стойка; 8. Направляющая; 9. Стяжной винт.
