Харьков
+38 (050) 4-999-555

Каталог шлангов высокого давления

Собственное производство рукавов высокого давления

#

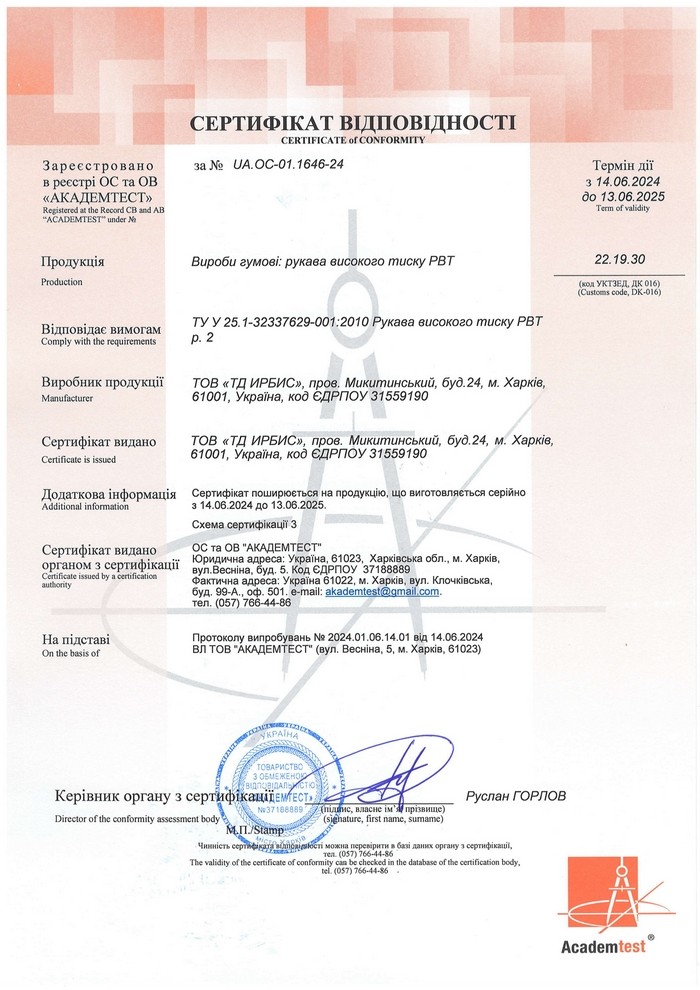

Сертификат соответствия подтверждающий соблюдение всех технических норм, условий и требованиям при производстве РВД компанией ООО «ТД ИРБИС»

Сертификат соответствия в формате PDF

Предлагаем РВД в наличии и под заказ:

Рукава высокого давления штуцерованные:

  • стандартные и нестандартные длины;
  • с условными проходами от 6 до 51 мм;
  • высококачественные комплектующие фирм Gates (США, рукава), Vitillo (LWM) (Италия, рукава и фитинги), CT Hose (Китай, рукава и фитинги), з-д Гидроарматура (Украина, фитинги).

Подходят для импортной и отечественной техники в соответствии с зарубежными стандартами DIN, BSP, SAE, JIC.

Фитинги для опрессовки рукавов высокого давления зарубежных и отечественных стандартов с метрической и дюймовой резьбой, фланцевые соединения, быстроразъемные соединения, адаптеры.

Изготовление рукавов высокого давления выполняется на производственном участке “ТД ИРБИС” в г. Харькове.

Идентификация типа фитинга

1. DK/AG (ГОСТ) уплотнение по сфере. Резьба DK (метрическая):

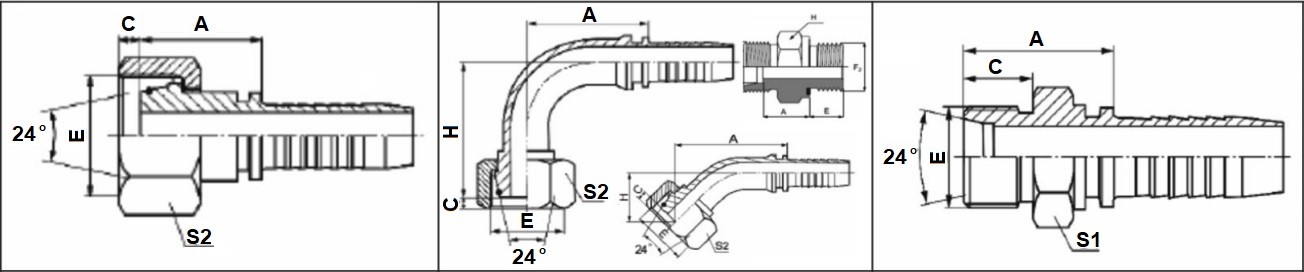

2. DKOL(S)/CEL(S) уплотнение по конусу с углом 24° и резиновому уплотнительному кольцу. Резьба DK (метрическая):

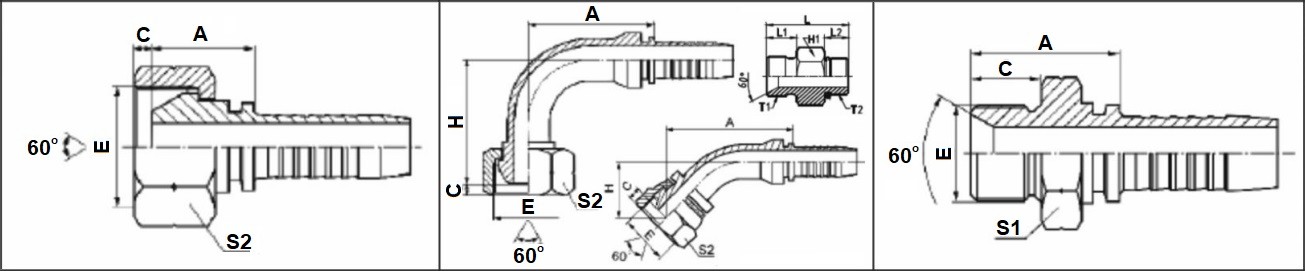

3. DKR/AGR уплотнение по конусу с углом 60°. Резьба BSP трубная, цилиндрическая (дюймовая):

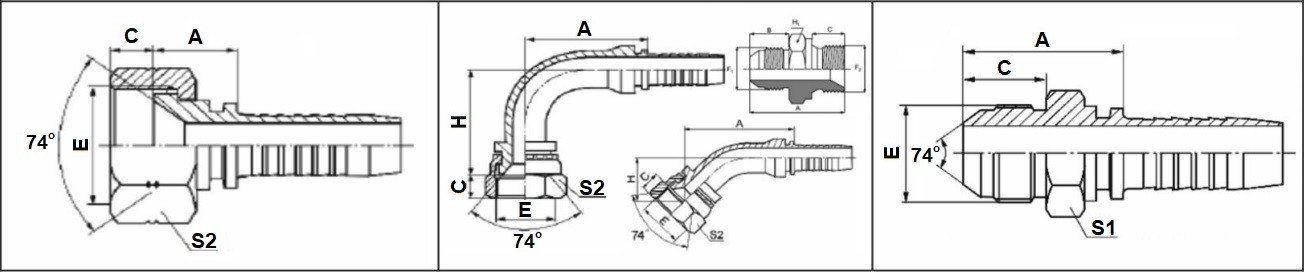

4. DKJ/AGJ уплотнение по конусу с углом 74°. JIC/резьба UNF (дюймовая):

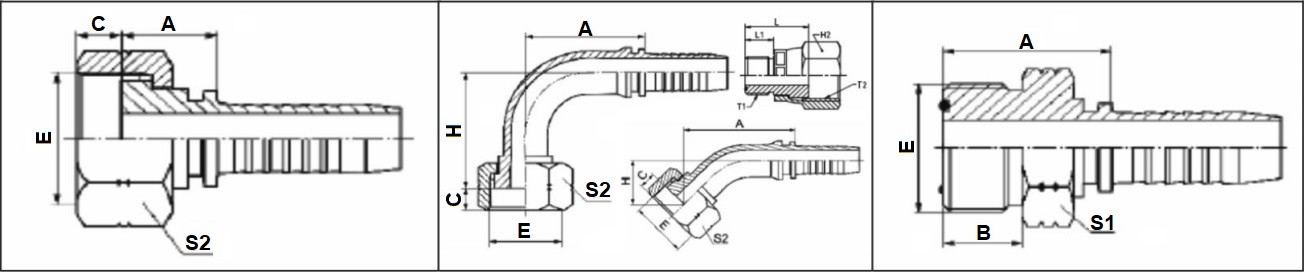

5. ORFS уплотнение по торцу медной/резиновой шайбой. Резьба UNF (дюймовая):

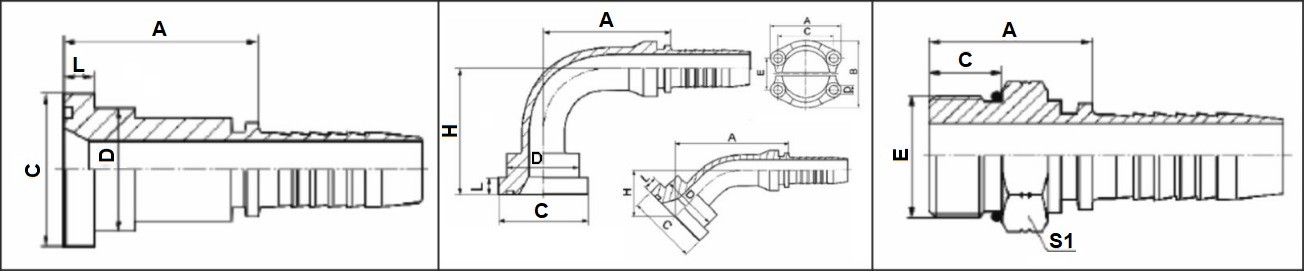

6. SFL фланцевого типа. Размер фланца в дюймах:

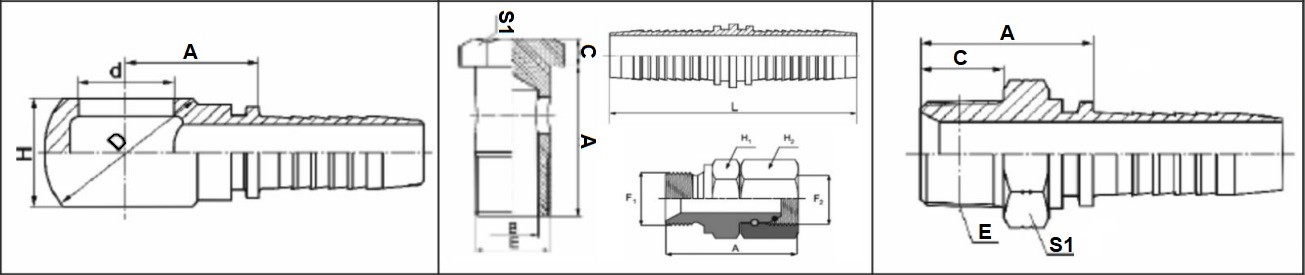

7. BANJO/AGN уплотнение по плоскости с медным кольцом. AGN – коническая резьба:

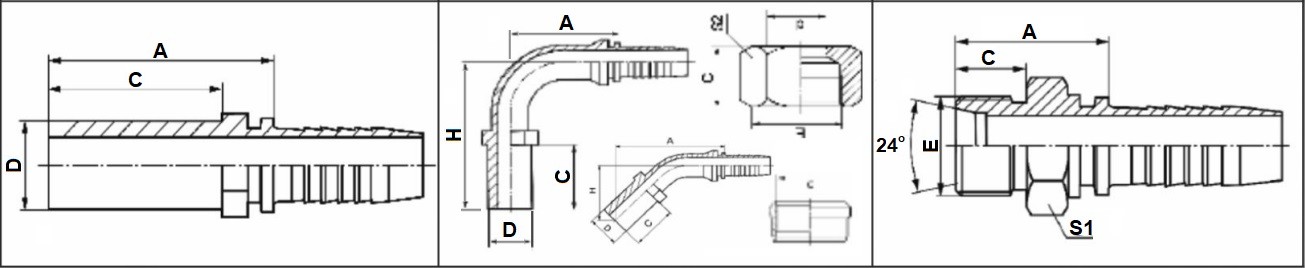

8. BEL(S) уплотнение по конусу 24°. Соединение при помощи врезного кольца:

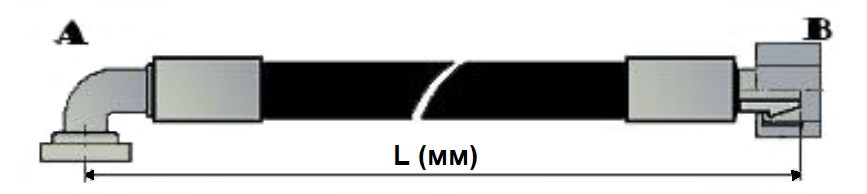

Определение правильного размера длины РВД

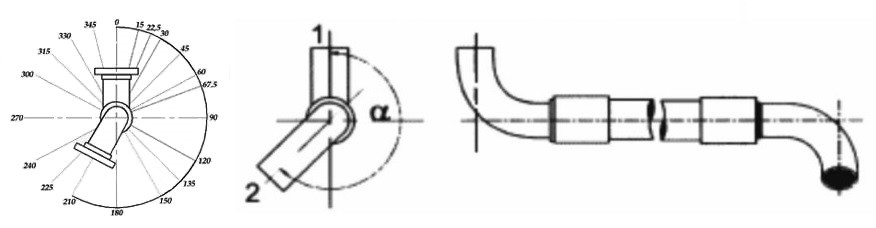

Угол поворота угловых фитингов для РВД

При определении угла установки двух угловых фитингов необходимо использовать рисунок, с учетом того, что при рассмотрении вдоль оси рукава, задний фитинг 1 – находиться в неподвижном состоянии (направлен вверх), а передний 2 – «замерочный», находиться под углом α к заднему.

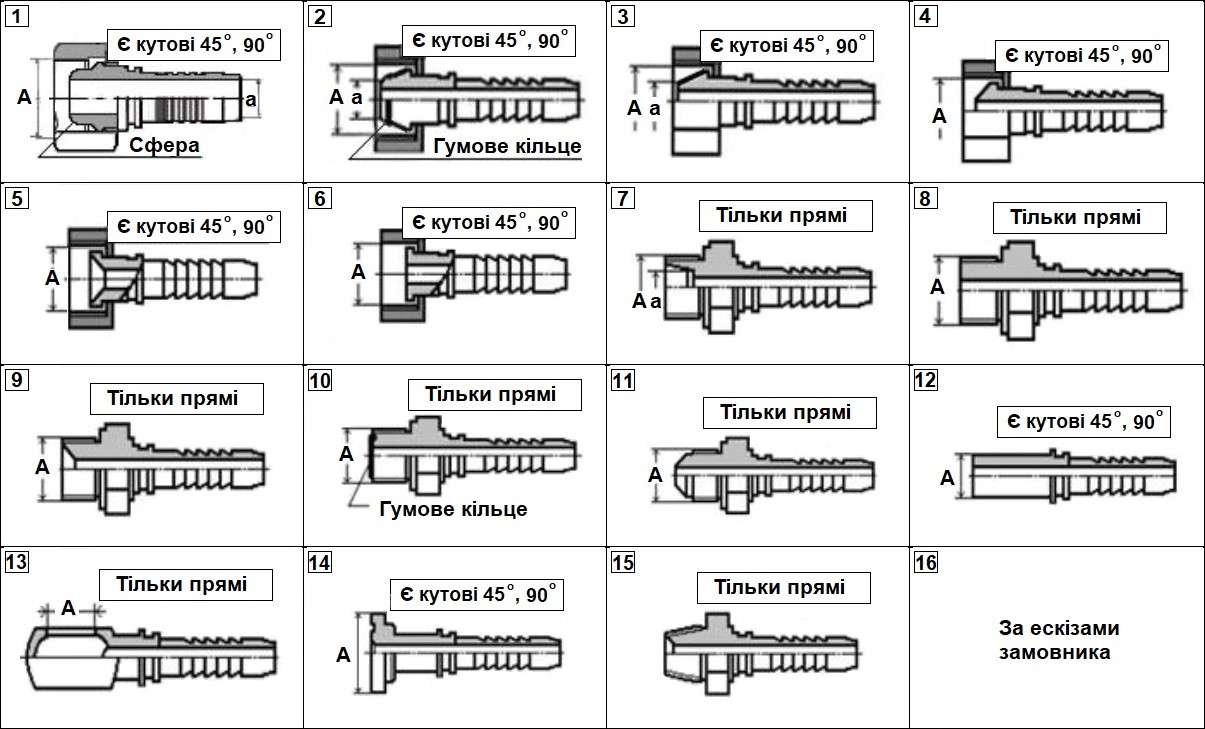

Ассортимент ниппелей

Файлы для ознакомления

Техническая информация по резьбе

Бланк идентификации типа фитинга

Таблица предварительного подбора рукава

Gates

Gates

CT hose

CT hose

Vitillo

Vitillo (LWM)

Continental

Continental ContiTech

Прямые контракты с заводами-производителями и объемы реализуемого товара дают возможность нам работать с минимальной торговой наценкой, тем самым поддерживать наиболее конкурентную цену.

Рукава высокого давления с оплетками

EN853 1 ST, 1 SN, 2 ST, 2 SN – одна или две стальных оплетки.

EN854 1 TE, 2 TE, 3 TE – одна, две или три текстильных оплетки.

EN857 1 SC, 2 SC – компактные рукава с одной или двумя стальными оплетками.

Рукава высокого давления со спиральными оплетками

Четырех- и шестиспиральные усиленные шланги для высокого и наивысшего давления согласно международным стандартам для использования в экстремальных условиях.

EN 856, 4 SP4, 4 SH, R 12, R 13, SAE J 517, SAE 100 R 12, SAE 100 R 13, SAE 100 R 15.

Применение гидравлических шлангопроводов

трансмиссия;
гидравлическая система привода – передача энергии;
управляющая гидравлика – передача импульса;
обратный трубопровод;
гибкое соединение;
компенсация толчков давления.

Элементы гидравлического шланга

Камера: нитрил (NBR) + хлоропрен-каучук (CR), полиэстер (PEL), полиамид (PA), политетрафторэтилен (PTFE).
Функции: герметичность, устойчивость к средам, импульсная прочность (срок службы).

Усилитель: полиэстер, волокна из кевлара и текстиля, стальная проволока.
Функции: устойчивость к сжатию и импульсная прочность, формоустойчивость.

Прокладка: резиновая прокладка (NBR).
Функции: двусторонняя адгезия и защита обмотки.

Обмотка: стирол-бутадиен-каучук (SBR), хлоропрен-каучук (CR), полиуретан (PU).
Функции: защита от внешних факторов (погодные условия, озон, ультрафиолет, среда, механические повреждения).

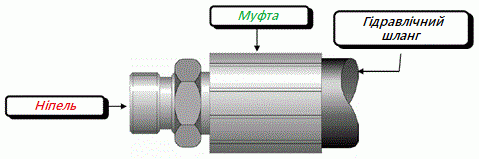

Элементы гидравлических шлангопроводов

Применение рукавов высокого давления

Рукава высокого давления (РВД) применяются в гидравлических системах различных видов горных и карьерных машин, лесозаготовительной, сельскохозяйственной, дорожно-строительной, специальной и другой технике, а также на оборудовании металлургической, горнодобывающей и целлюлозно-бумажной промышленностей в качестве гибких трубопроводов для подачи рабочих жидкостей, в т. ч. минеральных и гидравлических масел, жидкого топлива, смазочных жиров и водомасляных эмульсий при температуре от -40 °С до +100 °С (специальные рукава от -55 °С до +150 °С).

Электронный каталог

В каталоге Вы можете ознакомиться с основными техническими характеристиками предлагаемых нами рукавов высокого давления.

*Каталог может содержать лишь часть доступных нам рукавов высокого давления. Если Вы не нашли в каталоге необходимую Вам продукцию, напишите нам и мы Вам поможем.

Станьте нашим партнером и получайте комплексные решения!

Отрасли применения РВД

  • Нефтегазодобывающая отрасль: машины для ремонта скважин, лебедки для исследования скважин, трубоукладчики, гидроключи, гидроманипуляторы, мобильные буровые установки.
  • Буровое и геологоразведочное оборудование: лебедки гидравлические, трубоукладчики, комплекс буровой гидрогеологический, установки разведочного бурения, буровые крановые машины, буровые станки отделочные.
  • Строительно-дорожная и подъемно-транспортная техника: автокраны, автогрейдеры, автогидроподъемники, бульдозеры, асфальтоукладчики, бетоноукладчики, катки, экскаваторы, погрузчики, косилки роторные, подъемники монтажные, бульдозеры-погрузчики, виброплиты, комбинированные дорожные машины, автобетоновозы, скреперы.
  • Лесные машины: валочно-пакетирующая машина, погрузчики-штабелеры, машины сучкорезные, установки раскряжевочные, валочно-трелевочные, лесоповалочные машины, транспортировщик, бульдозеры, лесовозы, гидроманипуляторы, трелевочные тракторы, харвестеры.
  • Станкостроение: металлообрабатывающие станки, прессовое оборудование, пресс-автоматы для пластмасс.
  • Машины для ликвидации чрезвычайных ситуаций: автокраны, экскаваторы, бульдозеры, автогидроподъемники, пожарные лестницы, автолестницы, пожарные машины.
  • Аэродромное обслуживание: аэродромно-уборочные машины, погрузчики, подъемники, снегоуборочные машины, заправщики, лестницы, установки для проверки гидросистем летательных аппаратов, ветроэнергетические установки.
  • Железнодорожные машины: рельсоукладчики, балластоукладчики, щебнеочистительная машины, выправочно-подбивочные машины, погрузчик, трелевочные тракторы, гидравлический кран на ж/д ходу, путеремонтные машины, краново-бурильные машины.
  • Металлургическое производство: прокатные станы, литьевые машины, установки для перевозки ленты.
  • Горнодобывающие машины: скреперы, карьерные экскаваторы, карьерные самосвалы, угольные комбайны, солевые комбайны, бульдозеры, фронтальные погрузчики, путеремонтные машины.
  • Судостроение: катера, приводы судовых механизмов, механизмы подъема якорей, гидроманипуляторы, лебедки гидравлические.
  • Коммунальные машины: мусоровозы, пескоразбрасыватели, уборочные машины, малогабаритные погрузчики, гидроманипуляторы, каналопромывочные машины.
  • Сельскохозяйственные машины: гидроопрокидыватели, косилки роторные, комбайны универсальные, уборочные машины, пропашные тракторы, энергонасыщенные трактора, погрузчики.

    Приобретая рукава высокого давления и фитинги у нас, Вы получаете

    Только качественные рукава высокого давления

    Только качественные рукава высокого давления

    Оперативную доставку

    Оперативную доставку

    Максимальное наличие на складах

    Максимальное наличие на складах

    Инжиниринговую поддержку

    Инжиниринговую поддержку

    Работая с нами, Вы гарантированно получаете сертифицированный оригинальный товар, за качество которого мы несем полную ответственность.

    Готовы рассмотреть возможность создания складского запаса для минимизации сроков поставки, при условии предоставления в наш адрес планируемых объемов закупок (ежемесячно, квартально).

    Широкая филиальная сеть, наличие собственного автомобильного парка, а также контракты с компаниями-перевозчиками дают возможность обеспечить доставку товара в любую точку Украины в кратчайшие сроки.

    Высокий уровень технического консультирования по вопросам подбора и применения любой реализуемой нами продукции.
