Каталог систем линейного перемещения

Системы линейного перемещения

Представляем на рынке Украины следующие бренды по производству систем линейного перемещения:

EWELLIX-logo

EWELLIX

INA Schaeffler

INA

NSК

NSК

THK

THK

Прямые контракты с заводами-производителями и объемы реализуемого товара дают возможность нам работать с минимальной торговой наценкой, тем самым поддерживать наиболее конкурентную цену.

Поставляет профильные линейные направляющие в широком диапазоне размеров, серий, классов точности, вариантов кареток, валов и других комплектующих.

Линейные системы могут быть приспособлены под индивидуальные требования клиента для любого варианта применения. Они являются компонентами большинства механического и электронного оборудования в различных сферах.

Профильная система линейного перемещения комплектуется рельсом, оснащенным специальными желобками, по которым осуществляется движение каретки. Контакт рельса с кареткой обеспечен путем качения с циркуляцией шариков либо роликов.

Виды профильных линейных направляющих

  • линейные направляющие качения с циркуляцией шариков;
  • линейные направляющие качения с циркуляцией роликов;
  • гидростатические линейные направляющие.

Разновидности конструкций позволяют применять их в большом спектре областей, таких как: медицинское оборудование, микроэлектроника, упаковка и транспортировка материалов, пищевая промышленность, деревообработка, полиграфия и другие.

Круглые направляющие

Подшипники линейного перемещения и их комплекты:

Предлагаем такие серии подшипников для линейного перемещения – LBBR, LBCR, LBCD, LBHT, LBCT, KH, KNO, KS, KX, KBO, LM, LMF, LMH, LMK… с различными типоразмерами, как с уплотнениями, так и без них.

Прецизионные валы:

Самые простые в установке - круглые валы, которые крепится на двух концах и допускает небольшой перекос.

Недостаток такой конструкции в длине, она не должна превышать 1000 мм из-за провисания.

Прецизионные валы изготавливаются сплошными и полыми, доступны различные серии и исполнения.

Опоры и кронштейны:

Линейные направляющие валы крепятся на основании. Крепление находится по всей длине, что позволяет избежать провисания.

Преимущество круглых рельсовых направляющих в том, что они менее чувствительны к загрязнениям и не так требовательны к смазке, как профильные.

Концевые опоры применяют для фиксирования концов линейного вала. Доступны с посадочным отверстием до 50 мм.

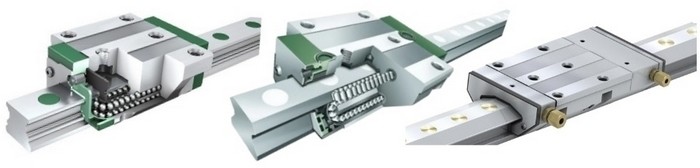

Рельсовые направляющие

Профильные направляющие требуют более точной установки, значительно дороже круглых, но имеют ряд преимуществ:

- большая точность;

- выдерживают большую нагрузку;

- достигают скорости в 2,5 раза выше, в сравнении с круглыми направляющими. Профильные направляющие чаще всего применяют для станков, обрабатывающих твердые материалы, металлы и их сплавы.

Предлагаем рельсовые линейные направляющие с профилями TKVD, TKSD, LLM, LLS, LLR, LLT, LLU, LM, RA, NH, NS и другие. Рельсовые направляющие доступны с различными размерами по длине, высоте и по количеству монтажных отверстий.

Направляющие на ходовых роликах

Линейные направляющие на подшипниках-роликах характеризуются бесшумной работой, высокими скоростями и большой длиной перемещения, а также модульным принципом сборки. Имеют малый вес и подходят для использования в системах транспортировки, разгрузки.

Мы поставляем каретки стандартных, удлиненных, узких и других конструкций.

Предлагаем широкий выбор по сериям - KUVS, KWEM, KWSE, KWVE, RWU, LFL, LLTHC и другие.

Комплектация направляющих:

  • с полыми каретками;
  • с компактными каретками;
  • с открытыми каретками;
  • с каретками с плавающими ходовыми роликами;
  • с каретками на поворотных осях;
  • ходовые ролики, цапфы, направляющие рейки.

Шарико-винтовая передача (ШВП)

ШВП представляет собой линейный механический привод, задачей которого является преобразовывать вращение в линейное перемещение и наоборот. Шарико-винтовая передача – длинный винт, по которому движется шариковая гайка. Движение тел качения происходит по спиралевидной траектории внутри гайки между ее внутренней резьбой и резьбой винта.

Обычная винтовая передача состоит из винта и гайки, которые имеют трапецеидальную резьбу.

ШВП изготавливают двух типов, которые различающихся технологией изготовления резьбового винта:

- катаные (накатка резьбы);

- шлифованные (нарезка резьбы с последующей шлифовкой поверхности).

Ролико-винтовые передачи (РВП)

В РВП принцип работы аналогичен шарико-винтовой паре, только усилия передаются с гайки на винт через набор роликов. Вращение роликов происходит вокруг своей оси. Все ролики одновременно передают нагрузку от гайки к винту.

З счет этого достигается большая площадь контакта гайки с винтом, что и дает большую нагрузочную способность ролико-винтовой пары.

Выпускают два типа ролико-винтовых передач:

Планетарные ролико-винтовые передачи, которые рассчитаны для применения в тяжелых агрессивных условиях.

Применение: станки, прессы, пусковые установки, сталелитейное производство и другое.

Рециркуляционные ролико-винтовые передачи имеют резьбу с малым шагом, что обеспечивает высокую точность позиционирования. Такая конструкция минимизирует входной момент, увеличивает разрешение и имеет высокие значения жесткости.

Применение: лабораторное и медицинское оборудование, производство бумаги, телескопы, спутники и другое.

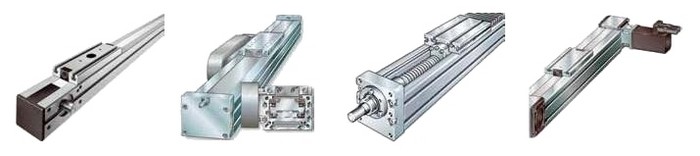

Системы линейного перемещения с приводом

  • линейные актуаторы с ременным приводом;
  • линейные актуаторы прямого привода;
  • линейные актуаторы с шарико-винтовой парой;
  • линейные актуаторы с планетарным редуктором и сервомотором.

Роликовые опоры

Комплектация:

- роликовая опора с сепаратором имеет плавный и тихий ход, а также торцевые уплотнения;

- роликовая линейная опора без сепаратора, предназначена для работы в условиях высоких скоростей и температур;

- роликовая опора, которая обеспечивают интервал между цилиндрическими роликами;

- угловой элемент имеет уплотнения со всех сторон и его применяют для замкнутой схемы установки.

Элементы мехатроники

Отдельные комплектующие мехатроники имеют широкое применение в самых различных областях:

• автомобилестроение;

• робототехника;

• компьютеров и офисная техника;

• медицинское оборудование;

• лифтовое и складское оборудование;

• бытовая, авиационная, космическая и военная техника;

• транспортные устройства и многое другое.

Доступна услугу Quick-Center по изготовлению валов и профильных направляющих требуемого размера, по заводским технологиям и размерам заказчика.

Приобретая линейные направляющие у нас, Вы получаете

Только качественные линейные направляющие

Только качественные линейные направляющие

Оперативную доставку

Оперативную доставку

Максимальное наличие на складах

Максимальное наличие на складах

Инжиниринговую поддержку

Инжиниринговую поддержку

Работая с нами, Вы гарантированно получаете сертифицированный оригинальный товар, за качество которого мы несем полную ответственность.

Готовы рассмотреть возможность создания складского запаса для минимизации сроков поставки, при условии предоставления в наш адрес планируемых объемов закупок (ежемесячно, квартально).

Широкая филиальная сеть, наличие собственного автомобильного парка, а также контракты с компаниями-перевозчиками дают возможность обеспечить доставку товара в любую точку Украины в кратчайшие сроки.

Высокий уровень технического консультирования по вопросам подбора и применения любой реализуемой нами продукции.
