Як підібрати сальник за умовами експлуатації: температура, тиск, робоче середовище
Сальник (радіальне ущільнення вала) запобігає витоку мастила, проникненню пилу, вологи та інших забруднень у вузол. Проте навіть якісний сальник не забезпечить надійної роботи, якщо його неправильно підібрати. Вибір лише за розміром недостатній – необхідно враховувати також умови експлуатації: температуру, тиск, робоче середовище, швидкість обертання вала, стан поверхні та конструкцію ущільнення. Саме цим питанням присвячене відео начальника відділу первинного технічного аудиту ТОВ «ТД ІРБІС» Олександра Маслєного, у якому він пояснює, які параметри необхідно враховувати під час підбору сальника та як умови експлуатації впливають на вибір.
Які параметри потрібно врахувати при виборі сальника
Для замовлення ущільнення рекомендується визначити:
- температуру експлуатації;
- наявність і величину робочого тиску;
- тип робочого середовища;
- швидкість обертання вала;
- діаметр вала та посадкового місця;
- стан поверхні вала та посадкового місця;
- тип конструкції сальника.
Саме сукупність цих факторів визначає довговічність ущільнення та його здатність забезпечувати герметичність протягом тривалого часу.
Практичні рекомендації щодо підбору сальників від начальника відділу первинного технічного аудиту ТОВ "ТД ІРБІС" Олександра Маслєного:
Як температура впливає на вибір сальника
Температура є одним із ключових факторів при виборі сальника. Якщо матеріал ущільнення не відповідає робочим умовам, він швидко втрачає свої властивості: при високих температурах старіє та втрачає еластичність, а при низьких – твердне, стає крихким і може розтріскуватися. У результаті порушується герметичність вузла, що призводить до витоку мастила або потрапляння забруднень.
| Матеріал | Орієнтовний діапазон температур |
|---|---|
| NBR | −30…+100 °C |
| HNBR | −40…+150 °C |
| VMQ (силікон) | −60…+200 °C |
| FKM | −20…+200 °C |
| PTFE | −70…+250 °C |
Як підібрати сальник за робочим тиском
Більшість стандартних радіальних сальників розраховані на роботу без значного внутрішнього тиску або при невеликому надлишковому тиску.
Якщо обладнання працює під підвищеним тиском, необхідно враховувати:
- конструкцію ущільнення;
- жорсткість армувального кільця;
- наявність додаткової опори;
- рекомендації виробника щодо максимально допустимого тиску.
Для гідравлічних систем або обладнання з постійним високим тиском можуть застосовуватися спеціальні ущільнення.
Стан вала та посадкового місця
Перед підбором нового сальника важливо оцінити стан поверхні вала та посадкового місця. Якщо на валу є виробіток, подряпини або канавка в зоні контакту робочої кромки, навіть правильно підібраний сальник може не забезпечити належної герметичності. У таких випадках може знадобитися відновлення поверхні вала або встановлення ремонтної втулки.
Як робоче середовище впливає на вибір матеріалу
Матеріал ущільнення повинен бути сумісним із речовиною, з якою він контактує:
- Мастила та оливи. Для більшості промислових редукторів, електродвигунів і підшипникових вузлів оптимальним вибором є NBR. Якщо температура висока або використовуються синтетичні мастила, доцільно застосовувати FKM.
- Вода. Для контакту з водою часто використовують EPDM, який має високу стійкість до вологи та гарячої води.
- Гаряча вода та пара. При роботі з гарячою водою або парою рекомендуються матеріали EPDM або спеціальні високотемпературні ущільнення.
- Паливо. Для бензину, дизельного палива та мастил добре підходять FKM або спеціальні паливостійкі матеріали.
- Агресивні хімічні речовини. У багатьох випадках використовують PTFE завдяки його високій хімічній стійкості.
- Харчова промисловість. Для обладнання, що контактує з харчовими продуктами, застосовують спеціальні матеріали, які відповідають вимогам харчової промисловості та мають відповідні сертифікати.
Враховуйте швидкість обертання вала
Швидкість обертання безпосередньо впливає на вибір матеріалу ущільнення. При збільшенні швидкості обертання зростають тертя та температура в зоні контакту робочої кромки з валом. Для механізмів із високою швидкістю обертання можуть застосовуватися матеріали з підвищеною термостійкістю, зокрема FKM. Остаточний вибір матеріалу залежить також від діаметра вала, температури, робочого середовища та інших умов експлуатації.

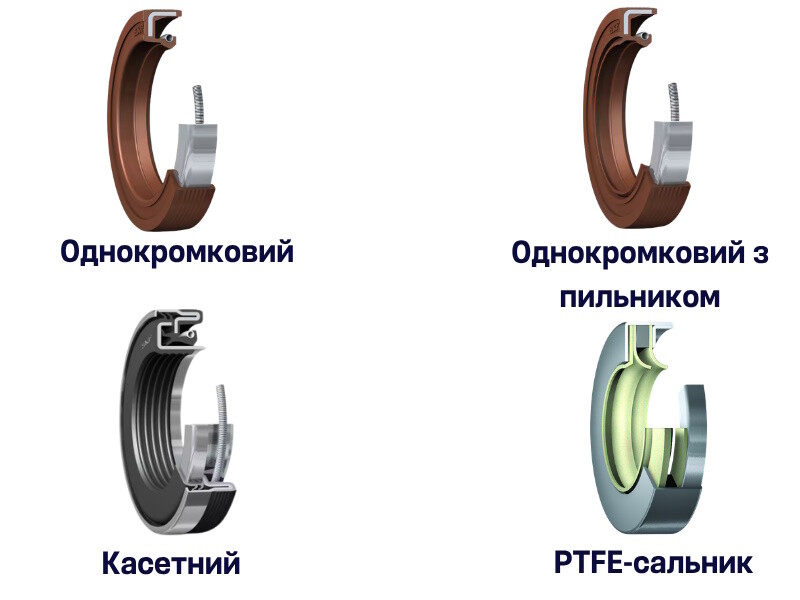

Як вибрати конструкцію сальника
Вибір залежить від типу обладнання та робочого середовища
| Конструкція сальника | Коли рекомендується |
|---|---|
| Однокромковий | Закриті вузли, де необхідно утримувати мастило і відсутній значний вплив пилу та бруду. |
| Двокромковий | Обладнання, що працює в запиленому або вологому середовищі, де потрібний додатковий захист від забруднень. |
| Касетний | Важкі умови експлуатації, високий уровень забруднення, сільськогосподарська, будівельна та гірничодобувна техніка. |
| PTFE | Високі температури, агресивні середовища або великі швидкості обертання вала. |
Отже, правильний вибір сальника залежить не лише від його розмірів. Комплексний підхід допоможе уникнути передчасного зношування ущільнення, витоків мастила та незапланованих простоїв обладнання.
