UC 205 - Корпусний підшипник - PTI
Що означає позначення
За ISO: UC 205
- UCзакріплюваний (вставний) підшипник із настановними гвинтами
- 2легка серія діаметрів
- 05код отвору, 05 × 5 = 25 мм

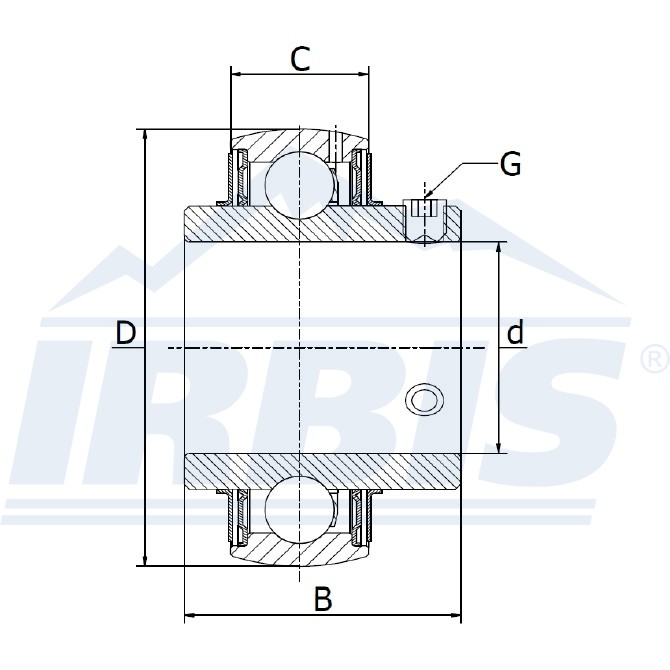

Характеристики
| Внутрішній діаметр (мм) d | 25 |
| Зовнішній діаметр (мм) D | 52 |
| Ширина (мм) B | 34 |
| Ширина зовнішнього кільця (мм) C | 17 |
| Динамічна вантажопідйомність (кН) C | 14 |
| Статична вантажопідйомність (кН) Co | 7,8 |
| Різьблення G | M6 |
| Вага (кг) | 0,19 |
Про дані характеристик
* - Технічні характеристики і інша інформація надаються виключно для довідки. Ми надаємо ці дані і вважаємо, що наведені відомості є достовірними, однак гарантії точності або повноти подібної інформації надані бути не можуть
- Креслення і зображення можуть не нести всі конструктивні особливості виробу.
Офіційний дистрибʼютор PTI
Ірбіс — авторизований партнер PTI. Постачаємо оригінальну продукцію з документами виробника; скан чинного сертифіката — ліворуч.
Країна бренду: США · з 1994 року · Solve Industrial Motion Group (з 2020)
Де застосовують
Приводні й натяжні барабани конвеєрів, вали вентиляторів, шнеки, транспортери, сільгосптехніка — рами зі швелера й листа, де розточити співвісні отвори неможливо. Фіксація на валу — стопорними гвинтами, ексцентриковим кільцем або закріпною втулкою; сферична посадка в корпусі компенсує перекіс.
Чим не замінювати. Не розглядати як заміну підшипнику в розточеному корпусі: збігається лише діаметр отвору під вал, а посадковий інтерфейс інший — лапи або фланець із власним болтовим рисунком, тому вузол просто не сяде на місце. І навпаки, голий підшипник не замінить корпусний: зникають ущільнення, спосіб фіксації на валу й компенсація перекосу, заради яких вузол і ставили. Окремо врахувати, що оберти обмежуються ущільненнями й фіксацією гвинтами — на високій частоті гріються манжети, а гвинти по сирому валу розбивають посадку.
Той самий тип і розмір 25 × 52 × 34
Також у розділах: Кулькові підшипники·Радіальні підшипники·Кулькові радіальні підшипники
Підшипники того самого типу й конструкції з такими самими посадковими розмірами d × D × B. Відрізняються маркою й виконанням: ущільненням чи зазором.
Це не підтверджені аналоги: виконання може відрізнятися. Заміну погоджуйте з інженером Ірбіс, без погодження вона під відповідальність покупця.
Корпусний підшипник
позицій у каталозі: 1 тип цього товаруПідшипниковий вузол у готовому корпусі на лапах або фланці: кріпиться болтами до площини, розточування отвору не потрібне. Як правило, самоустановлювальний, з ущільненнями й закладеним мастилом.
