UC 206 - TIMKEN - Корпусной подшипник
Что означает обозначение
По ISO: UC 206
- UCзакрепляемый (вставной) подшипник с установочными винтами
- 2легкая серия диаметров
- 06код отверстия, 06 × 5 = 30 мм

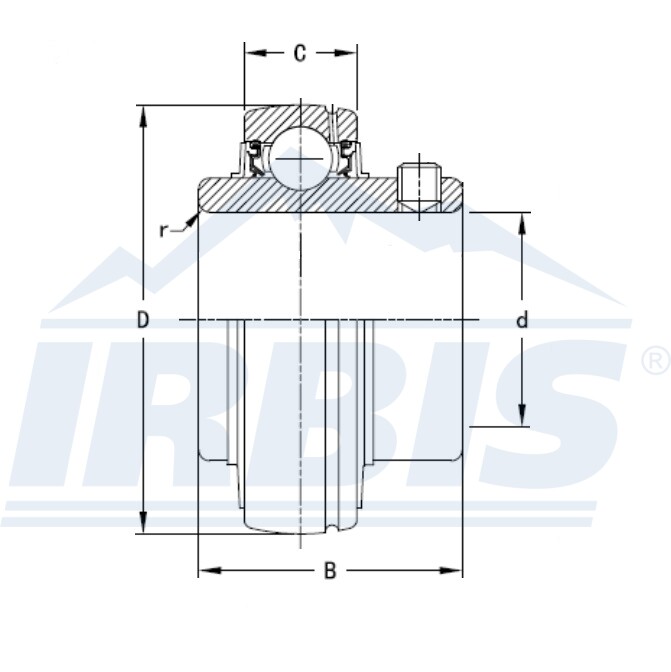

Характеристики
| Внутренний диаметр (мм) d | 30 |
| Наружный диаметр (мм) D | 62 |
| Ширина (мм) B | 38,1 |
| Ширина наружного кольца (мм) C | 19 |
| Радиус фаски (мм) r | 1 |
| Динамическая грузоподъемность (кН) C | 19,5 |
| Статическая грузоподъемность (кН) Co | 11,3 |
| Вес (кг) | 0,2 |
| Тела качения | Шариковые |
| Дополнительная информация | Подшипник и корпус в сборе должны быть одного бренда |
| Применение подшипника | С/Х подшипник |
О данных характеристик
* - Технические характеристики и другая информация предоставляются исключительно для справки. Мы предоставляем эти данные и полагаем, что приводимые сведения являются достоверными, однако гарантии точности или полноты подобной информации предоставлены быть не могут.
- Чертежи и изображения могут не нести все конструктивные особенности изделия.
Официальный дистрибьютор TIMKEN
Ирбис — авторизованный партнёр TIMKEN. Поставляем оригинальную продукцию с документами производителя; скан действующего сертификата — слева.
Страна бренда: США · с 1899 года
Технический каталог TIMKEN 12 МБАналоги 22
- 480206 (UC206) NTE 30 × 62 × 38,1 мм
- 480206 (UC206) CT 30 × 62 × 38,1 мм
- YAR 206 2DW/AG SKF 25 × 52 × 34,1 мм
- UC 206 L3 KOYO 30 × 62 × 38,1 мм
- YAR 206 2F/AG SKF 30 × 62 × 38,1 мм
- UC 206 D1 NSK-RHP 30 × 62 × 38,1 мм
- UC 206 ZKL 30 × 62 × 38,1 мм
- YAR 206 2RF SKF 30 × 62 × 38,1 мм
- YAR 206 2F SKF 30 × 62 × 38,1 мм
- UC 206 FBJ 30 × 62 × 38,1 мм
- 480206 (UC206) KG 30 × 62 × 38,1 мм
- GYE 30 KRRB INA 30 × 62 × 38,1 мм
- YAR 206 2RF/VE495 SKF 30 × 62 × 38,1 мм
- UC 206 FAG 30 × 62 × 38,1 мм
- 480206 (UC 206) ЕК18Т2С17 ХАРП 30 × 62 × 38,1 мм
- UC 206 D1 NSK 30 × 62 × 38,1 мм
- UC 206 KOYO 30 × 62 × 38,1 мм
- 1030-30 G NSK-RHP 30 × 62 × 38,1 мм
- UC 206 NACHI 30 × 62 × 38,1 мм
- GYE 30 KRRB NKE 30 × 62 × 18 мм
- YARAG 206 SKF 30 × 62 × 38,1 мм
- 480206 (UC 206) ХАРП 30 × 62 × 38,1 мм
Где применяют
Приводные и натяжные барабаны конвейеров, валы вентиляторов, шнеки, транспортёры, сельхозтехника — рамы из швеллера и листа, где расточить соосные отверстия невозможно. Фиксация на валу — стопорными винтами, эксцентриковым кольцом или закрепительной втулкой; сферическая посадка в корпусе компенсирует перекос.
Чем не заменять. Не рассматривать как замену подшипнику в расточенном корпусе: совпадает только диаметр отверстия под вал, а посадочный интерфейс другой — лапы или фланец со своим болтовым рисунком, поэтому узел просто не сядет на место. И наоборот, голый подшипник не заменит корпусный: исчезают уплотнения, способ фиксации на валу и компенсация перекоса, ради которых узел и ставили. Отдельно учесть, что обороты ограничиваются уплотнениями и фиксацией винтами — на высокой частоте греются манжеты, а винты по сырому валу разбивают посадку.
Тот же тип и размер 30 × 62 × 38,1
Также в разделах: Шариковые подшипники·Радиальные подшипники·Шариковые радиальные подшипники
Подшипники того же типа и конструкции с такими же посадочными размерами d × D × B. Различаются маркой и исполнением: уплотнением или зазором.
Это не подтверждённые аналоги: исполнение может отличаться. Замену согласуйте с инженером Ирбис, без согласования она под ответственность покупателя.
Корпусной подшипник
позиций в каталоге: 1 тип этого товараПодшипниковый узел в готовом корпусе на лапах или фланце: крепится болтами к плоскости, расточка отверстия не требуется. Как правило, самоустанавливающийся, с уплотнениями и заложенной смазкой.
