NA 6906 A - KOYO - Подшипник игольчатый радиальный
Что означает обозначение
По ISO: NA 6906 A
- NAигольчатый роликовый с бортами, с внутренним кольцом
- 6серия ширин
- 9сверхлегкая серия диаметров
- 06код отверстия, 06 × 5 = 30 мм
- Aизменение внутренней конструкции (идентично старому обозначению)

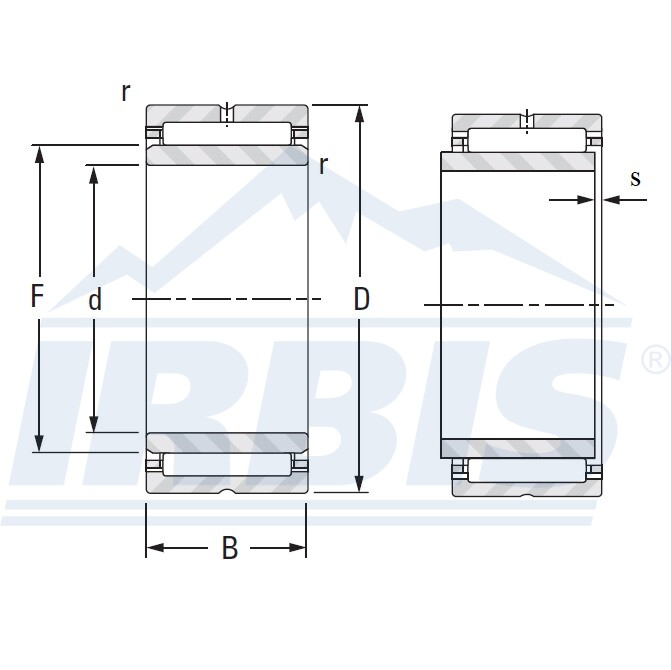

Характеристики
| Внутренний диаметр (мм) d | 30 |
| Наружный диаметр (мм) D | 47 |
| Ширина (мм) B | 30 |
| Радиус фаски (мм) r | 0,3 |
| Динамическая грузоподъемность (кН) C | 42,6 |
| Статическая грузоподъемность (кН) Co | 68,2 |
| Предельная частота вращения со смазкой (об/мин) | 8200 |
| Предельная частота вращения с маслом (об/мин) | 13000 |
| Вес (кг) | 0,205 |
| Тела качения | Игольчатые |
| Тип восприятия нагрузки | Радиальная |
| Допустимое осевое cмещение (мм) s | 1 |
| Внутренняя образующая (мм) F | 35 |
О данных характеристик
* - Технические характеристики и другая информация предоставляются исключительно для справки. Мы предоставляем эти данные и полагаем, что приводимые сведения являются достоверными, однако гарантии точности или полноты подобной информации предоставлены быть не могут.
- Чертежи и изображения могут не нести все конструктивные особенности изделия.
Официальный дистрибьютор KOYO
Ирбис — авторизованный партнёр KOYO. Поставляем оригинальную продукцию с документами производителя; скан действующего сертификата — слева.
Страна бренда: Япония · с 1921 года
Технический каталог KOYO 17.6 МБАналоги 3
Где применяют
Шатунные и поршневые головки, крестовины карданов, валы коробок передач и раздаточных коробок, кулачковые и рычажные механизмы, планетарные передачи, помпы. Берут там, где радиальный габарит узла задан жёстко, а радиальная нагрузка при этом велика.
Чем не заменять. Не ставить вместо шарикового как «простую опору вала»: осевую нагрузку он не воспринимает вообще и не фиксирует вал в осевом направлении — вал уйдёт вдоль оси под первым же усилием. Исполнение без внутреннего кольца (игольчатый сепаратор, обойма с иглами) требует, чтобы дорожкой служила сама шейка вала — закалённая до HRC 58–64 и шлифованная; на сыром валу иглы продавят дорожку за часы работы.
