111209 (1209 K) - KG - Подшипник шариковый самоустанавливающийся

111209 (1209 K)

Что означает обозначение

По ISO: 1209 K

  • 1шариковый самоустанавливающийся
  • 2легкая серия диаметров
  • 09код отверстия, 09 × 5 = 45 мм
  • Kконическое посадочное отверстие

По ГОСТ: 111209

  • 11коническое отверстие 1:12 (ISO K)
  • 1шариковый самоустанавливающийся (двухрядный сферический)
  • 2легкая серия диаметров
  • 09код отверстия, 09 × 5 = 45 мм

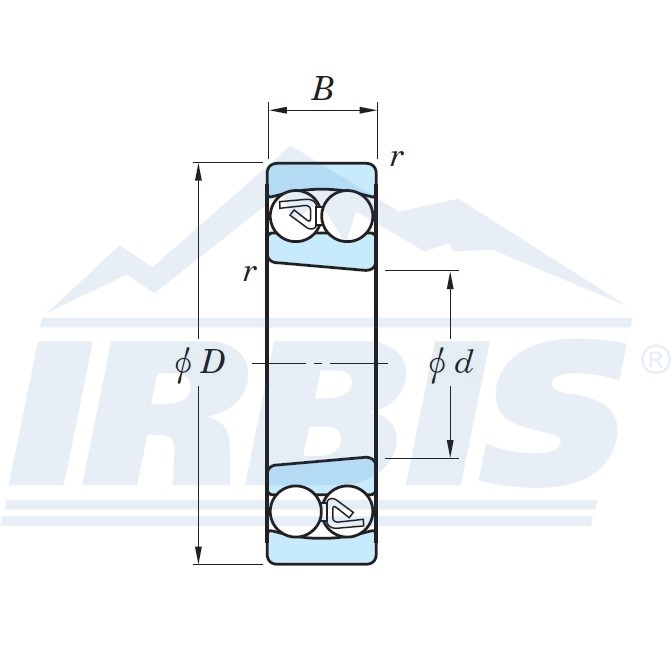

Характеристики

Внутренний диаметр (мм) d 45
Наружный диаметр (мм) D 85
Ширина (мм) B 19
Вес (кг) 0,464
Тела качения Шариковые
Тип восприятия нагрузки Радиальная
Рядность Двухрядный
Обозначение ГОСТ 111209
Обозначение ISO 1209 K
Посадочное отверстие Коническое
О данных характеристик

* - Технические характеристики и другая информация предоставляются исключительно для справки. Мы предоставляем эти данные и полагаем, что приводимые сведения являются достоверными, однако гарантии точности или полноты подобной информации предоставлены быть не могут.

- Чертежи и изображения могут не нести все конструктивные особенности изделия.

Сертификат дистрибьютора KG

Официальный дистрибьютор KG

Ирбис — авторизованный партнёр KG. Поставляем оригинальную продукцию с документами производителя; скан действующего сертификата — слева.

Страна бренда: Индия · с 1971 года

PDF Технический каталог KG 13.1 МБ

Аналоги 4

Где применяют

Трансмиссионные и приводные валы на трёх и более опорах, вентиляторы, текстильные и сельхозмашины, конвейеры, где корпуса крепятся к сварной раме без общей расточки. Момент трения ниже, чем у сферического роликового, поэтому тепловыделение в опоре меньше на длительных режимах.

Чем не заменять. Не ставить вместо сферического роликового в нагруженном узле: точечный контакт шариков даёт в разы меньшую C, а ресурс падает как куб отношения C/P — двукратная нехватка грузоподъёмности это в восемь раз меньший ресурс. Не ставить вместо жёсткого шарикового там, где нужна угловая жёсткость: наружное кольцо не фиксирует угол наклона вала, и узел ведёт себя как шарнир — страдают зубчатые зацепления и уплотнения рядом. Не ставить при возникновении осевой нагрузки на подшипник.

Тот же тип и размер 45 × 85 × 19

Также в разделах: Шариковые подшипники·Двухрядные подшипники·Подшипники KG·Радиальные подшипники·Самоустанавливающиеся подшипники ·Шариковые радиальные подшипники·Шариковые двухрядные подшипники·1209 (1209)

Подшипники того же типа и конструкции с такими же посадочными размерами d × D × B. Различаются маркой и исполнением: уплотнением или зазором.

Это не подтверждённые аналоги: исполнение может отличаться. Замену согласуйте с инженером Ирбис, без согласования она под ответственность покупателя.

Шариковые самоустанавливающиеся подшипники

позиций в каталоге: 17 тип этого товара

Сферическая дорожка наружного кольца позволяет внутреннему кольцу с шариками поворачиваться относительно наружного — подшипник компенсирует перекос вала относительно корпуса. Момент трения ниже, чем у сферического роликового, грузоподъёмность меньше.
