Существуют ли сальники для экстремальных условий эксплуатации? Рассматриваем возможности PTFE-сальников
Большинство промышленных механизмов работают в стандартных условиях, где обычные армированные манжеты (сальники) обеспечивают надежное уплотнение и длительный ресурс. Однако в отдельных отраслях оборудование эксплуатируется при высоких температурах, значительных скоростях вращения, повышенном давлении или в контакте с агрессивными химическими средами. В таких условиях стандартные эластомерные уплотнения могут ускоренно изнашиваться, терять герметичность или свои эксплуатационные свойства, поэтому для таких режимов работы могут применяться PTFE-сальники.
Начальник отдела первичного технического аудита ООО «ТД ИРБИС» Александр Масленый рассказывает в видео, в каких условиях эксплуатации целесообразно применять PTFE-сальники, чем они отличаются от стандартных уплотнений и на какие параметры следует обратить внимание при их подборе.
Когда стандартного сальника уже недостаточно?
В таблице приведены основные факторы, которые могут влиять на выбор уплотнения:
| Условия эксплуатации | Когда стоит рассмотреть PTFE-сальник |
| Температура ниже –80 °C или выше допустимого рабочего диапазона эластомерного сальника | Да |
| Скорость скольжения более 25 м/с | Да |
| Повышенное рабочее давление | Для отдельных конструкций — до 10 бар |
| Недостаточная смазка или кратковременный сухой ход | Для отдельных конструкций |
| Контакт с агрессивными химическими средами | Кислоты, щелочи, растворители |
| Высокие требования к гигиене производства | Специальное исполнение |
| Нестандартное оборудование или особые режимы работы | Возможно индивидуальное изготовление |
Комплексная оценка условий эксплуатации помогает подобрать оптимальное решение и увеличить ресурс оборудования.
Практические рекомендации по подбору сальников от начальника отдела первичного технического аудита ООО «ТД ИРБИС» Александра Масленого:
Почему для экстремальных условий используют PTFE-сальники?
Основным отличием PTFE-сальников от стандартных уплотнений является материал рабочей кромки. Если в традиционных конструкциях используют эластомеры (NBR, HNBR, FKM и другие), то в манжетах, о которых идет речь, применяется политетрафторэтилен (PTFE).
Сравнение стандартных эластомерных и PTFE-сальников
| Характеристика | Стандартный эластомерный сальник | PTFE-сальник |
| Рабочий температурный диапазон | Зависит от материала (ориентировочно от –40 °C до +200 °C*) | Ориентировочно от –70...–80 °C до +200 °C и выше (в зависимости от конструкции и условий эксплуатации) |
| Химическая стойкость | Зависит от типа эластомера | Высокая стойкость к большинству кислот, щелочей, растворителей |
| Коэффициент трения | Выше | Один из самых низких среди конструкционных материалов |
| Потребность в смазке | Желательна постоянная смазка | Может работать при недостаточной смазке или кратковременном сухом ходе (для отдельных конструкций) |
| Допустимая скорость скольжения | Ниже | Выше |
| Типичные области применения | Стандартные условия эксплуатации | Сложные условия эксплуатации, где требуется повышенная термо-, химическая или износостойкость |
Где и для какого оборудования применяются PTFE-сальники?
То есть PTFE-сальники применяются в узлах, работающих при высоких температурах, значительных скоростях вращения, повышенном давлении или в контакте с агрессивными средами. Чаще всего такие уплотнения используются в насосном, компрессорном и технологическом оборудовании, где к надежности герметизации предъявляются повышенные требования:
- Пищевая промышленность - насосы, миксеры и др.
- Химическая и нефтехимическая промышленность - реакторы, смесители, насосное и компрессорное оборудование.
- Фармацевтическая промышленность - реакторы, смесители, насосное и компрессорное оборудование.
- Машиностроение - редукторы, высокоскоростные узлы, испытательные стенды.
Это самые распространенные отрасли, где используются такие сальники.
Какие виды PTFE-сальников существуют?
PTFE-сальники могут отличаться материалом рабочей кромки, конструкцией и исполнением.
По материалу рабочей кромки из PTFE
- Из чистого PTFE – обладают самым низким коэффициентом трения, высокой химической стойкостью и применяются в условиях, где важна максимальная химическая инертность материала.
- Из наполненного PTFE – содержат специальные наполнители, которые подбираются в зависимости от условий эксплуатации. Наиболее распространённые: стекловолокно (износостойкость), углерод (карбон) (работа на высоких скоростях), графит (снижение трения), бронза (повышенная стойкость к нагрузкам).

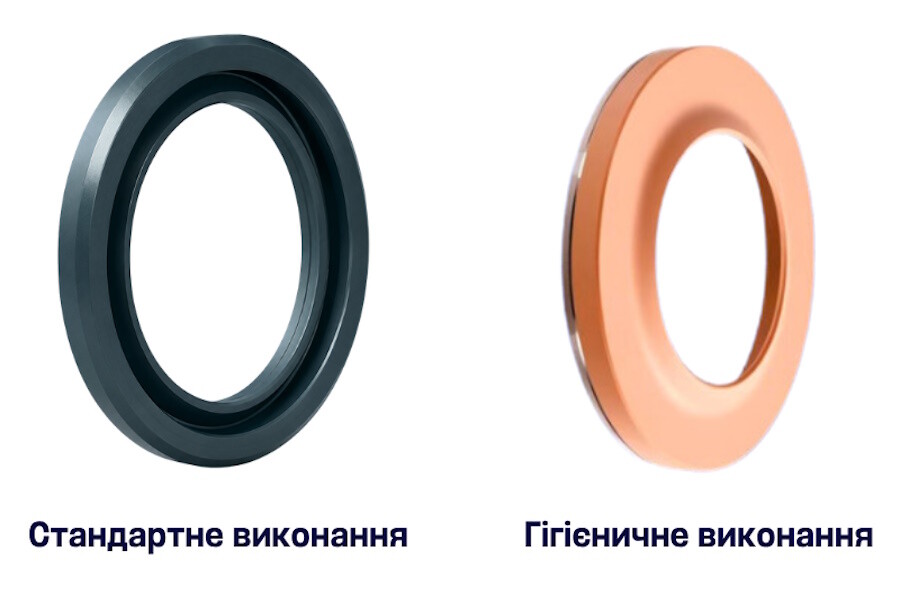

По исполнению
- Стандартное исполнение – предназначено для большинства промышленных применений, в частности для редукторов, насосов, компрессоров.
- Гигиеническое (пищевое) исполнение – используется в пищевой, фармацевтической и других отраслях с повышенными требованиями к чистоте. В зависимости от конструкции и производителя такие уплотнения могут соответствовать требованиям FDA или EC 1935/2004, иметь конструкцию без «мертвых зон» и быть пригодными для очистки в процессах CIP/SIP.

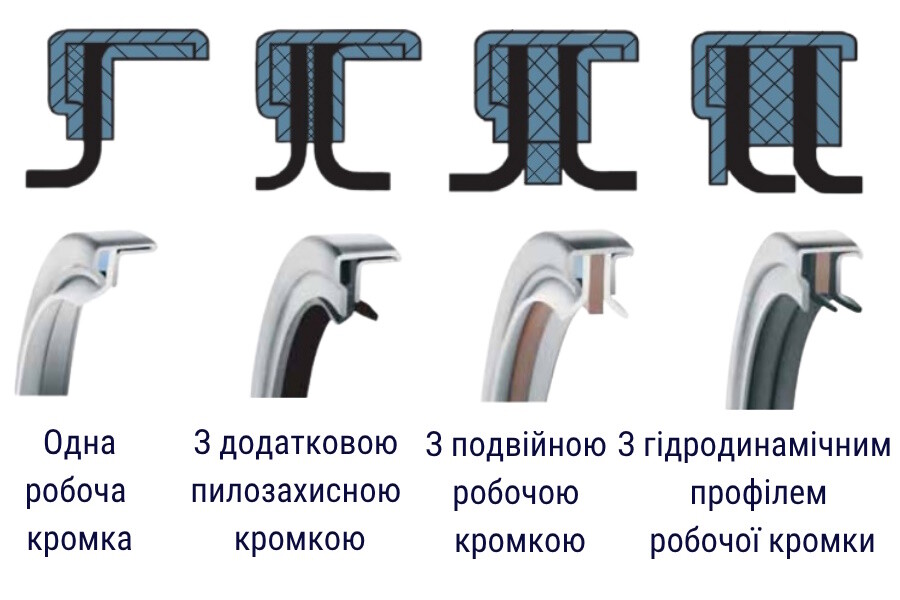

По конструкции
PTFE-сальники, как и другие радиальные сальники, могут иметь разное количество рабочих кромок. Выбор конструкции зависит от условий эксплуатации и требований к герметизации.
Индивидуальное изготовление PTFE-сальников
Кроме стандартных PTFE-сальников возможно изготовление уплотнений методом точения. Такая технология позволяет быстро производить изделия нестандартных размеров и профилей, когда серийные решения не подходят или отсутствуют в каталоге.
Вывод
PTFE-сальник не является универсальной заменой стандартных уплотнений, однако в отдельных условиях эксплуатации они позволяют существенно повысить надежность и ресурс узла. Поэтому при выборе уплотнения важно учитывать не только его конструкцию, но и реальные условия работы оборудования.
