Каталог червячных редукторов
![]()
Мотор-редуктор – соединение электродвигателя и редуктора в одном блоке. Применяется в качестве электропривода, преобразовывая электрическую энергию в механическую.
Используется во всех отраслях промышленности. В зависимости от вида механической передачи, выделяют червячные, цилиндрические, конические, планетарные мотор-редукторы.
Червячные мотор-редукторы отличаются компактными размерами корпуса, высоким передаточным отношением, большим тепловыделением, плавным разгоном и торможением, невысоким КПД. Особенность таких мотор-редукторов – самоторможение.
Цилиндрические мотор-редукторы (редукторы соосные) имеют достаточно сложную конструкцию, надежные, обладают высоким КПД.
Планетарные мотор-редукторы имеют малые размеры и вес, длительный срок службы и высокий показатель КПД.
![]()

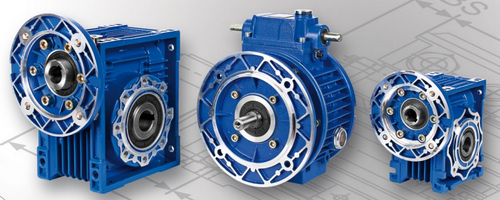

Червячный редуктор NMRV – это универсальный одноступенчатый мотор-редуктор с полым входным валом с входным фланцем, изготовленный на основе европейских конструкций и адаптированный к современным условиям эксплуатации. Редукторы серии NMRV имеют высокие технические характеристики в сочетании с относительно невысокой стоимостью.
Установочные размеры под электродвигатель. Размеры входного фланца
NMRV-S |
PAM IEC |
N |
M |
P |
D=7,5 |
D=10 |
D=15 |
D=20 |
D=25 |
D=30 |
D=40 |
D=50 |
D=60 |
D=80 |
D=100 |
30 |
63B5 |
95 |
115 |
140 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
- |
- |
- |
30 |
63B14 |
60 |
75 |
90 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
- |
- |
- |
30 |
56B5 |
80 |
100 |
120 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
- |
30 |
56B14 |
50 |
65 |
80 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
- |
40 |
71B5 |
110 |
130 |
160 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
- |
- |
- |
- |
40 |
71B14 |
70 |
85 |
105 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
- |
- |
- |
- |
40 |
63B5 |
95 |
115 |
140 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
40 |
63B14 |
60 |
75 |
90 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
11 |
40 |
56B5 |
80 |
100 |
120 |
- |
- |
- |
- |
- |
- |
- |
9 |
9 |
9 |
9 |
50 |
80B5 |
130 |
165 |
200 |
19 |
19 |
19 |
19 |
19 |
19 |
- |
- |
- |
- |
- |
50 |
80B14 |
80 |
100 |
120 |
19 |
19 |
19 |
19 |
19 |
19 |
- |
- |
- |
- |
- |
50 |
71B5 |
110 |
130 |
160 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
- |
50 |
71B14 |
70 |
85 |
105 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
14 |
- |
50 |
63B5 |
95 |
115 |
140 |
- |
- |
- |
- |
- |
- |
11 |
11 |
11 |
11 |
11 |
63 |
90B5 |
130 |
165 |
200 |
24 |
24 |
24 |
24 |
24 |
24 |
- |
- |
- |
- |
- |
63 |
90B14 |
95 |
115 |
140 |
24 |
24 |
24 |
24 |
24 |
24 |
- |
- |
- |
- |
- |
63 |
80B5 |
130 |
165 |
200 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
- |
- |
63 |
80B14 |
80 |
100 |
120 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
- |
- |
63 |
71B5 |
110 |
130 |
160 |
- |
- |
- |
- |
- |
- |
14 |
14 |
14 |
14 |
14 |
63 |
71B14 |
70 |
85 |
105 |
- |
- |
- |
- |
- |
- |
14 |
14 |
14 |
14 |
14 |
75 |
100/112B5 |
180 |
215 |
250 |
28 |
28 |
28 |
- |
- |
- |
- |
- |
- |
- |
- |
75 |
100/112B14 |
110 |
130 |
160 |
28 |
28 |
28 |
- |
- |
- |
- |
- |
- |
- |
- |
75 |
90B5 |
130 |
165 |
200 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
- |
- |
- |
- |
75 |
90B14 |
95 |
115 |
140 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
- |
- |
- |
- |
75 |
80B5 |
130 |
165 |
200 |
- |
- |
- |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
75 |
80B14 |
80 |
100 |
120 |
- |
- |
- |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
19 |
75 |
71B5 |
110 |
130 |
160 |
- |
- |
- |
- |
- |
- |
- |
14 |
14 |
14 |
14 |
90 |
100/112B5 |
180 |
215 |
250 |
28 |
28 |
28 |
28 |
28 |
28 |
- |
- |
- |
- |
- |
90 |
100/112B14 |
110 |
130 |
160 |
28 |
28 |
28 |
28 |
28 |
28 |
- |
- |
- |
- |
- |
90 |
90B5 |
130 |
165 |
200 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
- |
- |
90 |
90B14 |
95 |
115 |
140 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
- |
- |
90 |
80B5 |
130 |
165 |
200 |
- |
- |
- |
- |
- |
- |
19 |
19 |
19 |
19 |
19 |
90 |
80B14 |
80 |
100 |
120 |
- |
- |
- |
- |
- |
- |
19 |
19 |
19 |
19 |
19 |
110 |
132B5 |
230 |
265 |
300 |
38 |
38 |
38 |
38 |
- |
- |
- |
- |
- |
- |
- |
110 |
100/112B5 |
180 |
215 |
250 |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
- |
- |
110 |
90B5 |
130 |
165 |
200 |
- |
- |
- |
- |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
110 |
80B5 |
130 |
165 |
200 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
19 |
19 |
130 |
132B5 |
230 |
265 |
300 |
38 |
38 |
38 |
38 |
38 |
38 |
38 |
- |
- |
- |
- |
130 |
100/112B5 |
180 |
215 |
250 |
- |
- |
- |
- |
28 |
28 |
28 |
28 |
28 |
28 |
28 |
130 |
90B5 |
130 |
165 |
200 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
24 |
24 |
150 |
160B5 |
250 |
300 |
350 |
42 |
42 |
42 |
42 |
42 |
- |
- |
- |
- |
- |
- |
150 |
132B5 |
230 |
265 |
300 |
- |
- |
- |
38 |
38 |
38 |
38 |
38 |
38 |
- |
- |
150 |
100/112B5 |
180 |
215 |
250 |
- |
- |
- |
- |
- |
- |
- |
28 |
28 |
28 |
28 |
Система обозначения редукторов
Редуктор червячный одноступенчатый серии NMRV
NMRV 75 10 IEC100B5 B3, где:
NMRV – тип редуктора;
75 – межосевое расстояние редуктора (габарит редуктора), мм;
10 – передаточное число;
IEC100B5 – код размера присоединительного фланца и диаметр входного вала под электродвигатель согласно DIN;
B3 – монтажное положение редуктора в пространстве.
Мотор-редуктор червячный одноступенчатый серии NMRV
NMRV 75 10 IEC100B5 B3 MOT 3kW 4 poles, где:
NMRV – тип редуктора;
75 – межосевое расстояние редуктора (габарит редуктора), мм;
10 – передаточное число;
IEC100B5 – код размера присоединительного фланца и диаметра входного вала под электродвигатель согласно DIN;
B3 – монтажное положение редуктора в пространстве;
MOT 3kW – мощность установленного электродвигателя;
4 poles – полюсность установленного электродвигателя.
Дополнительно в обозначении может быть:
E – двухсторонний входной вал (без маркировки: односторонний);
FA, FB, FC – выходной фланец и расположение (без маркировки: без фланца);
AS – односторонний выходной вал и расположение, AВ – двухсторонний выходной вал.
Мотор-редуктор червячный двухступенчатой серии NMRV-D
NMRV-D 40/50 1200 IEC63B14 B3 BAL MOT 0.12kW 4 poles, где:
NMRV-D – тип редуктора;
40 – межосевое расстояние редуктора (габарит редуктора) первой ступени, мм;
50 – межосевое расстояние редуктора (габарит редуктора) второй ступени, мм;
1200 – передаточное число(общие);
IEC63B14 – код размера присоединительного фланца и диаметра входного вала под электродвигатель согласно DIN;
B3 – монтажное положение редуктора в пространстве, первой ступени;
BAL – монтажная компоновка редукторов первой и второй ступени;
MOT 0,12kW – мощность установленного электродвигателя;
4 poles – полюсность установленного электродвигателя.
Мотор-редуктор червячный с цилиндрической предступенью NMRV/PC
NMRV/PC 71/50 120 IEC71B5 B3 MOT 0.25kW 4 poles, где:
NMRV/PC - тип редуктора цилиндро-червячный;
71 - типоразмер цилиндрической ступени;
75 – межосевое расстояние редуктора (габарит редуктора), мм;
120 - передаточное число редуктора;
IEC71B5 - код размера присоединительного фланца и диаметра входного вала под электродвигатель согласно DIN;
B3 – монтажное положение редуктора в пространстве;
MOT 0,25kW – мощность установленного электродвигателя;
4 poles – полюсность установленного электродвигателя.
Сферы применения червячных редукторов:
• строительство
• сельское хозяйство
• машиностроение
• металлургия
• деревообработка
• перерабатывающая промышленность
• пищевая промышленность
• химическая промышленность и другое.
On-line каталоге представлены базовые конструкции редукторов. Они могут поставляться в неизменном виде, либо быть основой для изготовления разнообразных вариантов комбинированных редукторов — в зависимости от требований клиента.
