53614 (22314 CCW33) - KINEX - Подшипник роликовый сферический радиальный
Что означает обозначение
По ISO: 22314 CCW33
- 2сферический роликовый (радиальный или упорный)
- 2серия ширин
- 3средняя серия диаметров
- 14код отверстия, 14 × 5 = 70 мм
- CCсферический роликоподшипник конструкции C с улучшенным направлением роликов
- W33канавка и отверстие для смазки на наружном кольце
По ГОСТ: 53614
- 5кольцевая канавка и отверстия для смазки на наружном кольце
- 3роликовый сферический / двухрядный
- 6средняя широкая серия диаметров
- 14код отверстия, 14 × 5 = 70 мм

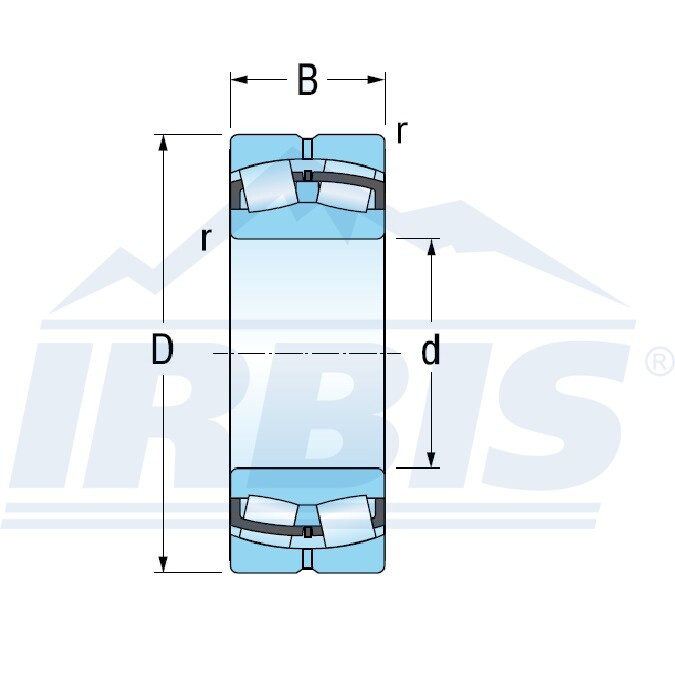

Характеристики
| Внутренний диаметр (мм) d | 70 |
| Наружный диаметр (мм) D | 150 |
| Ширина (мм) B | 51 |
| Радиус фаски (мм) r | 2,1 |
| Динамическая грузоподъемность (кН) C | 342 |
| Статическая грузоподъемность (кН) Co | 426 |
| Предельная частота вращения со смазкой (об/мин) | 3600 |
| Предельная частота вращения с маслом (об/мин) | 4000 |
| Вес (кг) | 4,34 |
| Тела качения | Роликовые сферические |
| Тип восприятия нагрузки | Радиальная |
| Рядность | Двухрядный |
| Обозначение ГОСТ | 53614 |
| Обозначение ISO | 22314 CСW33 |
| Посадочное отверстие | Цилиндрическое |
О данных характеристик
* - Технические характеристики и другая информация предоставляются исключительно для справки. Мы предоставляем эти данные и полагаем, что приводимые сведения являются достоверными, однако гарантии точности или полноты подобной информации предоставлены быть не могут.
- Чертежи и изображения могут не нести все конструктивные особенности изделия.
Официальный дистрибьютор KINEX
Ирбис — авторизованный партнёр KINEX. Поставляем оригинальную продукцию с документами производителя; скан действующего сертификата — слева.
Страна бренда: Словакия · с 1906 года
Технический каталог KINEX 19.2 МБАналоги 19
- 53614 H (22314 CW33) CT 70 × 150 × 51 мм
- 3614 Н (22314 CA/W33) CT 70 × 150 × 51 мм
- 53614 (22314 CW33) NTE 70 × 150 × 51 мм
- 3614 (22314 MBW33) NTE 70 × 150 × 51 мм
- 22314 E SKF 70 × 150 × 51 мм
- 22314 EW33J NF ZKL 70 × 150 × 51 мм
- 3614 (22314 MBW33) KG 70 × 150 × 51 мм
- 22314 RHRW33 KOYO 70 × 150 × 51 мм
- 22314 EAE4 NSK 70 × 150 × 51 мм
- 22314 E1 FAG 70 × 150 × 51 мм
- 22314 EJW33 TIMKEN 70 × 150 × 51 мм
- 3614 (22314 CAW33) KINEX 70 × 150 × 51 мм
- 3614 (22314 MBW33) FBJ 70 × 150 × 51 мм
- 22314 EW33J ZKL 70 × 150 × 51 мм
- 22314 EJW33 NSK-RHP 70 × 150 × 51 мм
- 22314 EXW33 NACHI 70 × 150 × 51 мм
- 53614 (22314 CW33) KG 70 × 150 × 51 мм
- 53614 (22314 CCW33) DYZV 70 × 150 × 51 мм
- 22314 RZW33 KOYO 70 × 150 × 51 мм
Где применяют
Вибрационные грохоты и сита, барабаны ленточных конвейеров, дробилки, мельницы, мощные вентиляторы, длинные трансмиссионные валы с прогибом. Сферическая наружная дорожка компенсирует несоосность опор в сварной раме, которую не исправить механической обработкой.
Чем не заменять. Не ставить вместо шарикового радиального в быстроходном узле: в типоразмере 60×130×46 каталог даёт разброс предельной частоты 2 600…7 000 об/мин, и нижний край — как раз за тяжёлыми роликовыми исполнениями; узел перегреется и выгонит смазку из уплотнений. Обратная замена ещё дороже: если опоры дают перекос, любой жёсткий тип будет работать кромкой ролика и начнёт выкрашиваться за сотни часов.
Тот же тип и размер 70 × 150 × 51
Также в разделах: Роликовые подшипники·Двухрядные подшипники·Радиальные подшипники·Роликовые радиальные подшипники·Роликовые двухрядные подшипники·3614 (22314)
Подшипники того же типа и конструкции с такими же посадочными размерами d × D × B. Различаются маркой и исполнением: уплотнением или зазором.
Это не подтверждённые аналоги: исполнение может отличаться. Замену согласуйте с инженером Ирбис, без согласования она под ответственность покупателя.
Сферические роликовые подшипники
позиций в каталоге: 20 тип этого товараДва ряда бочкообразных роликов по сферической дорожке наружного кольца: высокая грузоподъёмность вместе со способностью компенсировать перекос. Для больших и ударных нагрузок на низких и средних частотах вращения.
