5304 - NACHI - Подшипник шариковый радиально-упорный

5304
Сертификат дистрибьютора NACHI

Официальный дистрибьютор NACHI

Ирбис — авторизованный партнёр NACHI. Поставляем оригинальную продукцию с документами производителя; скан действующего сертификата — слева.

Страна бренда: Япония · с 1928 года

Характеристики

Внутренний диаметр (мм) d 20
Наружный диаметр (мм) D 52
Ширина (мм) B 22,2
Радиус фаски (мм) r 1,1
Динамическая грузоподъемность (кН) C 21,7
Статическая грузоподъемность (кН) Co 13,3
Предельная частота вращения со смазкой (об/мин) 9000
Предельная частота вращения с маслом (об/мин) 11000
Вес (кг) 0,79
Тела качения Шариковые
Тип восприятия нагрузки Радиальная и осевая
Рядность Двухрядный
О данных характеристик

* - Технические характеристики и другая информация предоставляются исключительно для справки. Мы предоставляем эти данные и полагаем, что приводимые сведения являются достоверными, однако гарантии точности или полноты подобной информации предоставлены быть не могут.

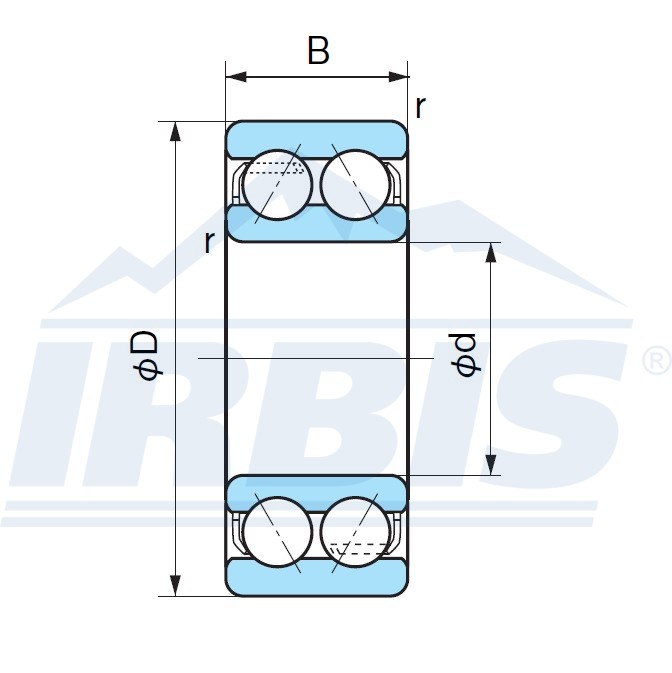

- Чертежи и изображения могут не нести все конструктивные особенности изделия.

Аналоги 4

Где применяют

Шпиндельные узлы станков в дуплексах DB, DF, DT, валы центробежных насосов и компрессоров, червячные редукторы, мотор-шпиндели. Угол 15° ставят под обороты, 40° — под осевую нагрузку.

Чем не заменять. Не ставить поодиночке вместо шарикового радиального: осевую нагрузку он держит только в одну сторону, а встречное усилие разжимает кольца — тела качения выходят из дорожки, узел разбирается на ходу. Не ставить вместо конического под ударную осевую нагрузку: точечный контакт шарика даёт меньшую статическую Co, на дорожках остаются вмятины, после чего узел шумит и бьёт независимо от качества смазки.

Тот же тип и размер 20 × 52 × 22,2

Также в разделах: Шариковые подшипники·Двухрядные подшипники·Радиально-упорные подшипники·Шариковые двухрядные подшипники·3056304 (3304)

Подшипники того же типа и конструкции с такими же посадочными размерами d × D × B. Различаются маркой и исполнением: уплотнением или зазором.

Это не подтверждённые аналоги: исполнение может отличаться. Замену согласуйте с инженером Ирбис, без согласования она под ответственность покупателя.

Шариковые радиально-упорные подшипники

позиций в каталоге: 5 тип этого товара

Угол контакта позволяет воспринимать комбинированную нагрузку — радиальную вместе с осевой. Однорядный воспринимает осевую только в одном направлении, поэтому устанавливается парой или в комплекте.

  • 5304 2RS CT уплотнения с двух сторон
  • 5304 2RS NTE · Польша уплотнения с двух сторон
  • 5304 2RS FBJ · Япония уплотнения с двух сторон
  • 5304 2RS KG · Индия уплотнения с двух сторон
  • 5304 2RS KOYO · Япония уплотнения с двух сторон
