Восстановление поверхности вала под сальником не разбирая оборудование

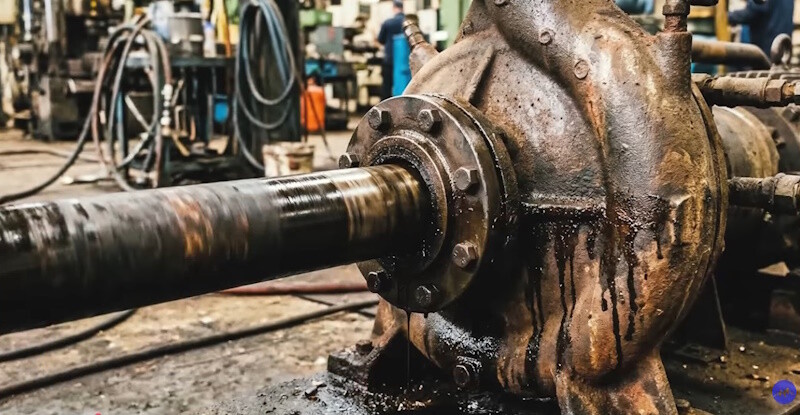

Износ посадочного места под сальником — распространённая проблема для насосов, редукторов, электродвигателей, компрессоров и другого промышленного оборудования. Специалисты ООО «ТД ИРБИС» помогают подобрать практичное решение для восстановления поверхности вала без полной разборки оборудования. Когда вал в зоне контакта с уплотнением имеет канавки, царапины, следы коррозии или задиры, сальник уже не может плотно прилегать к поверхности. Сначала это может выглядеть как небольшое запотевание или несколько капель масла, но со временем подтекание усиливается. Вместе с этим в узел могут попадать пыль, влага и мелкие частицы, которые ускоряют износ и ухудшают работу механизма.

Обычный ремонт часто предполагает полную остановку оборудования: узел необходимо разобрать, вал снять, проверить, проточить или заменить. Для производства это не всегда удобно, особенно если оборудование используется ежедневно и простой сразу влияет на работу участка. Поэтому восстановление поверхности вала под сальником без полной разборки оборудования часто рассматривают как практичный способ быстро устранить проблему без лишних потерь времени.

Почему изнашивается вал в зоне сальника

Во время работы сальник постоянно контактирует с валом. Даже если уплотнение подобрано правильно, со временем в месте трения может образоваться выработка. Особенно быстро это происходит, если в зону уплотнения попадает абразивная пыль, грязь, остатки старой смазки или влага.

Ещё одна причина — неправильный монтаж сальника. Если уплотнение установлено с перекосом, имеет чрезмерный прижим или не соответствует условиям эксплуатации, оно начинает неравномерно cтирать поверхность. В результате на валу появляется характерная кольцевая канавка. Даже новый сальник в таком случае не всегда решает проблему, ведь он работает уже по повреждённой поверхности.

Основные признаки повреждения поверхности

Проблему можно заметить по нескольким характерным признакам:

• постоянное или периодическое подтекание масла возле сальника;
• появление кольцевой канавки на поверхности вала;
• быстрый износ нового уплотнения после замены;
• загрязнение корпуса оборудования маслом или пылью;
• повышенный шум, вибрация или перегрев узла;
• потеря герметичности даже после установки качественного сальника.

Если новое уплотнение установили, а протечка быстро вернулась, стоит проверить не только сам сальник. Часто проблема именно в поверхности, по которой он работает. Когда на валу есть канавка или неровности, рабочая кромка не прилегает плотно по всему кругу. Из-за этого масло снова выходит наружу, даже если сальник новый и подобран правильно.

Как выполняется восстановление без разборки оборудования

Восстановление поверхности вала под сальником без демонтажа выполняется непосредственно на повреждённом участке. Сначала место ремонта очищают от масла, пыли, коррозии и остатков старого уплотнения. После этого смотрят, насколько глубокая выработка, есть ли задиры, насколько удобно добраться до вала и можно ли выполнить работу без его снятия.

Для ремонта могут использоваться разные решения: ремонтные втулки, полимерные составы, металлонаполненные материалы или сочетание нескольких методов. Если выбирают втулку, она должна быть из нержавеющей стали. Такой материал хорошо подходит для работы с сальником, не боится влаги и помогает получить ровную поверхность в зоне уплотнения. Окончательный вариант подбирают с учетом скорости вращения вала, температуры, рабочей среды и глубины повреждения.

Использование ремонтной втулки

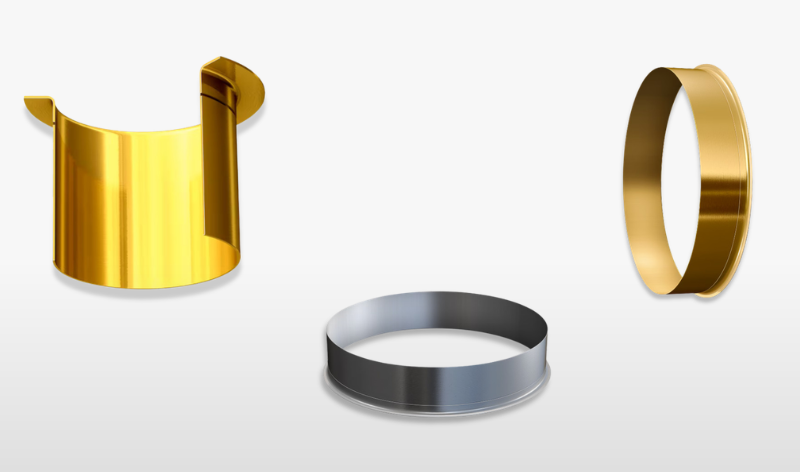

Один из самых распространенных способов — установка тонкостенной ремонтной втулки на поврежденный участок. Она закрывает изношенное место и создает новую рабочую поверхность для сальника. Благодаря этому уплотнение уже не проходит по канавке или задирам, а контактирует с ровным участком.

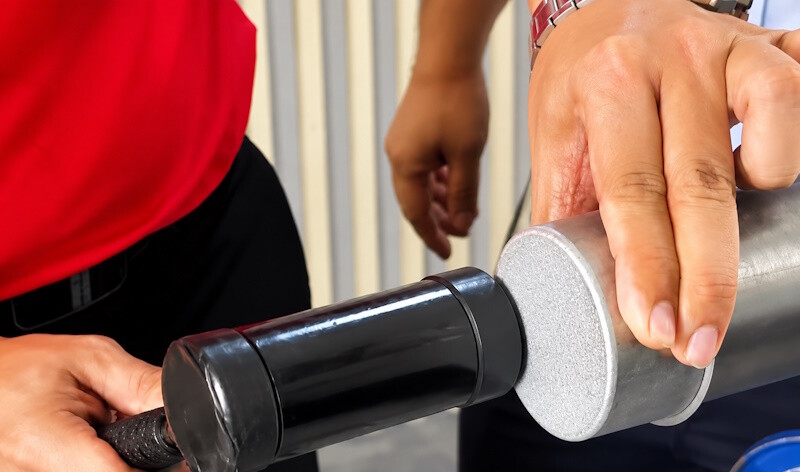

Для такого ремонта используют втулку из нержавеющей стали. Она устойчива к коррозии, выдерживает постоянный контакт с рабочей кромкой уплотнения и подходит для узлов, где важно сохранить герметичность без проточки вала. Ремонтная втулка подбирается по диаметру, устанавливается на зону износа и фиксируется. После монтажа сальник работает по восстановленной поверхности, что помогает быстро устранить протечку.

Обзор восстановления поверхности вала от ведущего инженера IRBIS Александра Масленого:

Преимущества ремонта без демонтажа вала

Главное преимущество такого подхода — сокращение времени простоя. Оборудование не нужно полностью разбирать, вал не требуется транспортировать в мастерскую, а ремонт во многих случаях можно выполнить непосредственно на месте. Это особенно важно для производственных линий, насосных станций и техники, которую сложно надолго вывести из эксплуатации. По затратам такой вариант также часто оказывается более выгодным. Новый вал, токарная обработка, демонтаж, доставка и повторная сборка могут стоить значительно дороже, чем локальное восстановление посадочного места под сальником. Кроме того, предприятие несёт меньшие потери из-за остановки оборудования. Когда такой ремонт целесообразен Восстановление без разборки подходит в случаях, когда вал имеет локальный износ именно в зоне работы сальника, но общая геометрия детали сохранена. Если отсутствуют серьёзное биение, трещины, значительная деформация или критический износ посадочных мест под подшипники, локальный ремонт может быть эффективным решением.

Такой способ также стоит рассматривать, когда демонтаж сложен, дорог или требует длительной остановки процесса. Но перед ремонтом необходимо осмотреть весь узел. Если протекание связано с вибрацией, перекосом вала или проблемами с подшипниками, эти причины также необходимо устранить. Для приводного оборудования дополнительно стоит проверить состояние редуктора: если зона уплотнения изнашивается из-за нестабильной работы передачи, может потребоваться ремонт редукторов.

На что обратить внимание после восстановления

После ремонта важно правильно установить новый сальник. Он должен соответствовать размеру, температурному режиму, типу смазки и условиям эксплуатации. Если использовалась втулка из нержавеющей стали, необходимо проверить её посадку, чистоту поверхности и отсутствие перекоса. Рабочую кромку сальника перед монтажом желательно смазать, чтобы при запуске не возникало сухого трения. Если вал восстановлен качественно, а сальник установлен правильно, узел снова работает герметично и стабильно. Такой ремонт помогает продлить срок службы оборудования, снизить затраты и вернуть технику в эксплуатацию без полной разборки.
